abaqus如何设置流体压力渗透abaqus如何设置固定边界约束这一主题涵盖了两个在Abaqus分析中极为常见且关键的操作内容。在结构-流体耦合、多孔介质模拟和基本静力学边界条件配置中，合理设置这两部分参数直接决定了仿真的准确性与工程应用的可行性。为了满足大多数工程师和研究者的使用需求，以下将从操作步骤、注意事项和实际使用建议等方面展开详细讲解。

一、abaqus如何设置流体压力渗透

Abaqus本身并非以传统CFD为主的仿真软件，但在多孔材料、渗流分析、地质工程等场景中，仍支持一定程度的流体压力模拟，尤其适用于固体受流体渗透加载的建模。设置流体压力渗透涉及加载类型、施加区域以及载荷控制方式等多个方面。

1.适用场景理解

流体压力渗透通常用于以下问题模拟：

土壤或混凝土等多孔介质受地下水压力作用

衬砌结构的外水压力加载

地基受渗流载荷后变形响应

2.几何建模和网格准备

使用CAE模块建立包含受压区域的模型几何体

确保流体作用面的网格密度足够，以避免载荷分布误差

对边界面使用Set创建命名区域，便于后续加载定义

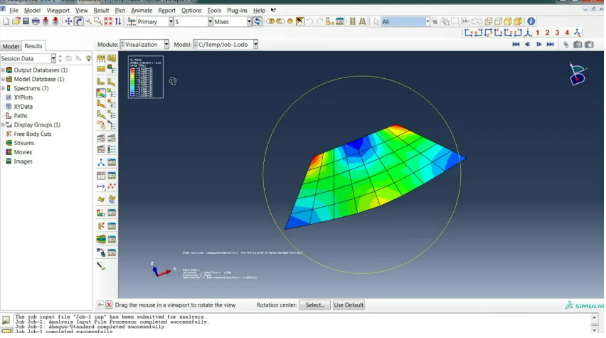

3.载荷施加步骤详解

在CAE模块中进入“Load”功能

创建新的Step类型，常用于静态General或Coupled temp-displacement分析

添加Load类型为“Pressure”（压力），并指定为面施加

在Amplitude中选择“Uniform”或创建自定义随时间变化的压力函数

选择前文设置的Set区域，输入压力数值（单位需与模型一致）

4.模拟渗透压作用（更近似流体渗流）

若希望模拟渗透压随时间演变或深度变化，建议以下两种方式：

使用Amplitude表配合时间函数输入渐变压力值

在用户子程序DLOAD中写入关于坐标/时间的函数形式，实现空间变化加载

5.高阶处理建议

对于真实流体-固体耦合过程，还可考虑以下设置：

使用孔隙压力变量（例如通过UMAT/UPORA）模拟流体应力响应

配合温度-压力耦合求解或通过外部流场输入二次加载（如流压导入）

Abaqus虽非CFD专属平台，但通过合理建模依然可以实现流体压力渗透效应的近似加载，有效满足工程简化分析需要。

二、abaqus如何设置固定边界约束

边界条件设置是有限元建模的基础，错误或不合理的边界设定可能会直接导致解不收敛、结构刚体运动或结果偏差。Abaqus中提供了多种边界条件形式，其中固定约束是最常见的一类。

1.固定边界的基本定义

固定边界通常指节点在三个方向（X、Y、Z）上都不允许位移或旋转，即施加全约束。

它常用于：

固定支座、埋入式端头

对称结构的边界支撑面

地基约束模拟

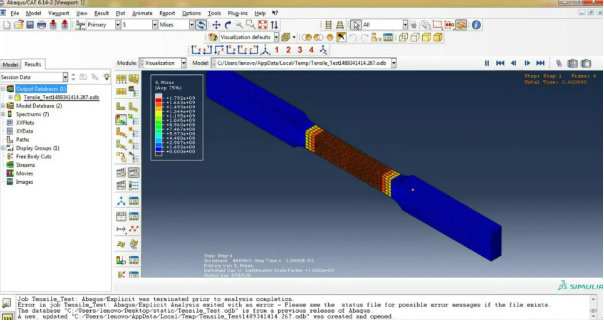

2.操作步骤详解

进入Load模块中的“Boundary Condition”

点击“Create”，为分析Step添加新边界条件

选择“Mechanical”下的“Displacement/Rotation”

在选择区域时，可以按几何面、边、点或已有的Set选择

在弹出的对话框中，勾选“U1”、“U2”、“U3”表示X/Y/Z方向位移固定

如果为3D结构，也可以勾选“UR1”、“UR2”、“UR3”控制旋转约束

点击OK后完成边界设定

3.快速检查方法

完成固定边界设置后建议使用如下方式验证：

在Viewport中切换至“BC display”查看蓝色箭头或图标确认约束方向

使用Model Tree中“BC Manager”汇总审查是否有遗漏方向或Step未指定条件

4.多种固定策略场景举例

完全固定：适用于墙体嵌固、柱脚埋入等结构

水平面滑动约束：勾选U1/U2，释放U3方向模拟水平放置结构（地面自由变形）

局部固定：对几何体某一边或点固定，可用于仿真简化、受力集中区域分析

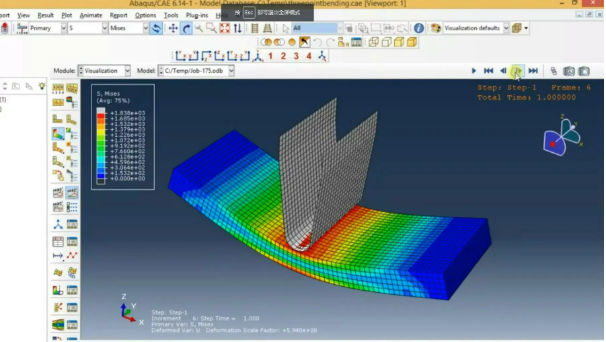

5.固定边界与接触结合使用的注意点

当模型中同时存在接触、摩擦等非线性行为时，应避免对被动接触面设置过多刚性固定，否则可能导致求解不收敛或接触穿透失效。

正确使用固定边界约束可以提高Abaqus建模的准确性与求解效率，特别是在静力学与模态分析中尤为关键。

三、Abaqus局部加密网格怎么设置更合理

在处理复杂结构分析时，常常面临全局模型太大但局部区域应力集中等矛盾，此时采用局部网格加密是一种兼顾效率与精度的手段。Abaqus支持通过分区、Set区域控制、Seed网格密度等方式实现区域细分。

1.适用场景

裂纹尖端、孔边、连接件等易发生应力集中的位置

接触面或摩擦面区域

子模型（Submodel）分析中的边界过渡区域

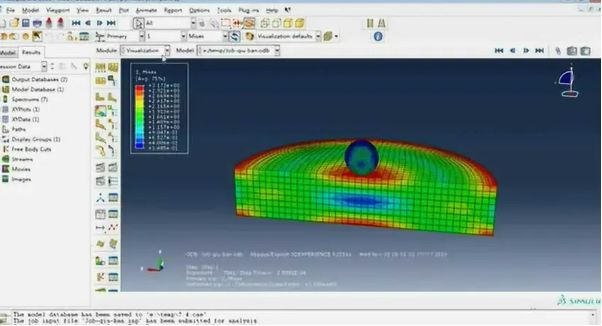

2.操作步骤

在Part模块中使用“Partition Cell/Face”工具对几何体进行划分，确保局部独立成面或块

进入Mesh模块，选中局部区域，右键“Seed Edge/Part”进行网格控制

设定较小的种子间距（例如0.1mm）

全局区域使用粗略种子（如1mm），从而实现网格差异

在MeshControl中可单独指定局部使用Structured或Tetra等网格类型

3.过渡策略建议

为避免网格不连续或质量过低，应注意局部细网格向全局粗网格的过渡过渡平滑性，可通过“Bias”控制网格渐变，或插入中间缓冲区域。

4.结果评估技巧

使用“FieldOutput”查看应力变化曲线，验证加密区域能否准确捕捉梯度变化

使用MeshQuality工具检查网格畸变程度，保证计算稳定性

通过合理进行局部加密网格设置，可以显著提升关键部位结果的精度，同时保持全局模型的求解效率，在高要求结构分析中极具实用价值。

abaqus如何设置流体压力渗透abaqus如何设置固定边界约束的操作环节虽然分属不同模块，但都属于仿真设置的基础要素，直接决定分析是否具有工程意义。通过结合这些核心技巧，并配合局部网格加密、边界设定优化等策略，可以构建更加稳健、高效、精确的有限元仿真体系，为结构、岩土、水利、机械等行业提供更具说服力的仿真支撑。
