Abaqus怎么分析模态响应怎样用 Abaqus做模态分析

Abaqus怎么分析模态响应怎样用Abaqus做模态分析是结构力学和机械工程领域中经常被问到的关键问题。模态分析是了解结构自然频率和振型的重要方法，在设计验证、抗振优化、疲劳评估等环节扮演着不可替代的角色。Abaqus作为一款高性能有限元仿真软件，其模态分析功能强大、精度高，深受科研人员与工程师青睐。接下来将围绕这一主题展开具体解析，结合实践经验，详述模态响应的分析流程与技巧，并进一步探讨相关应用拓展。

一、Abaqus怎么分析模态响应

在Abaqus中进行模态响应分析，核心目的是提取结构在自由状态下的固有频率与对应振型。这类分析广泛应用于航空航天、汽车工程、土木结构等领域，用于判断结构是否会在某些频率下发生共振，或者为后续动力学分析提供基础。

1.模态分析模块选择与设置

在Abaqus/CAE界面中，新建分析步骤时应选择Frequency类型的分析步骤。该步骤对应的求解器会自动调用子空间迭代法或Lanczos方法，专用于求解特征值问题。

进入Step模块，点击Create Step；

选择Linear perturbation下的Frequency；

设置模态个数（如提取前10阶模态）；

默认求解方法选择Lanczos，适合大规模稀疏矩阵。

2.材料与边界条件设置要严谨

材料参数对模态结果影响显著，尤其是密度、弹性模量。在模态分析中，加载对计算无影响，但边界条件必须准确建模，如固定端、简支等。

材料模块中输入密度`ρ`、杨氏模量`E`、泊松比`ν`；

在Load模块中不设置力或压力；

在BC（Boundary Condition）中定义必要约束。

3.网格划分建议

模态分析对网格质量较为敏感，建议在结构薄弱或应力集中部位加密网格，以获取更准确的振型模式。

可在Mesh Module中选用C3D8R或S4R等线性单元；

使用自适应网格或局部细化技术提升分析精度。

4.求解与输出设置

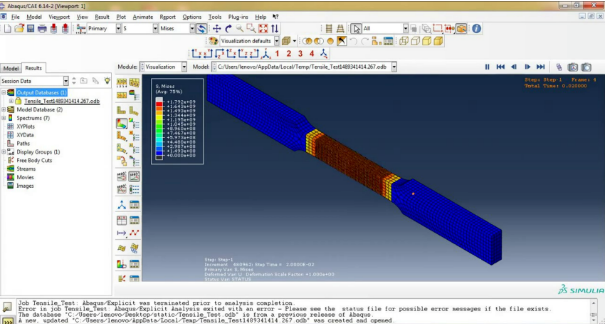

提交作业（Job）后，查看`.dat`和`.odb`文件，频率信息以Hz为单位，输出的振型序列可在VisualizationModule中查看：

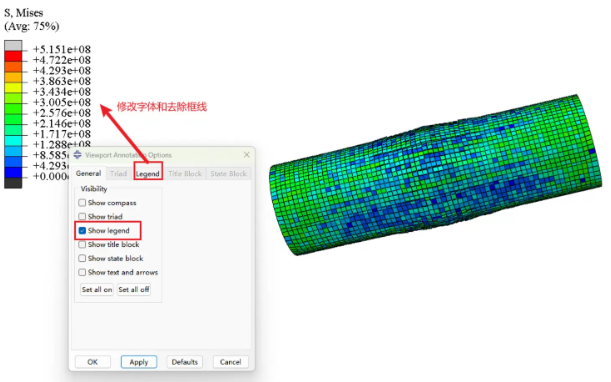

使用Animate→Mode Shape查看振型动画；

可勾选Magnitude→Log Scale强化振动效果；

查看Output Database（.odb）中的Eigenvalue（特征值）信息。

二、怎样用Abaqus做模态分析

若希望系统性掌握模态分析流程，建议从模型建构、分析配置到结果解释一一过关。Abaqus不仅支持基本的结构模态分析，还能与声学、热-结构耦合模态联动，满足复杂工况下的设计需求。

1.建模阶段的注意事项

使用Part Module构建几何体，建议选用Deformable类型。若分析对象存在对称结构，可启用对称建模减少计算量。

构建单体或装配体；

若存在接触面，应定义Tie或Contact Pair；

确认所有实体设定材料属性。

2.设置分析步骤与边界条件

模态分析采用FrequencyStep，只需定义期望提取的模态数量，若系统较大，建议仅提取前6\~20阶模态。

Step→Frequency→输入模态数量如10；

边界条件设置为固定或简支；

不要添加载荷，否则系统会误判为稳态动力学分析。

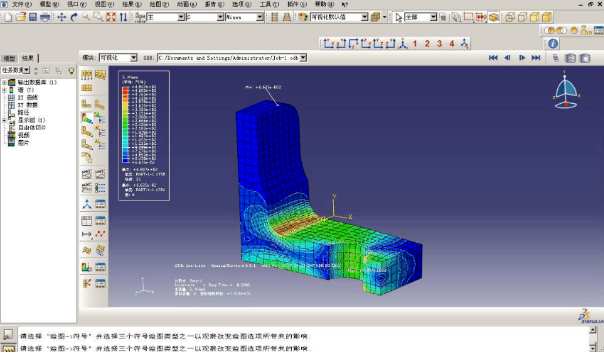

3.查看模态结果与解释

Abaqus在结果文件中输出振型与频率。每阶模态显示一种运动模式，可用于后续谐响应分析或振动控制。

点击Results→Mode Shape→Animation；

各阶频率分别反映不同结构部位的动态特性；

可右键查询节点在模态下的位移向量大小与方向。

4.导出模态数据

可通过FieldOutput提取模态振型数据，导出为.csv或Excel进一步处理：

Select Output→U（位移）或EIGVAL（频率）；

通过Export→Report形式保存；

配合MATLAB、Python进行振型相关性分析。

三、Abaqus中复模态分析与结构阻尼建模

在实际工程中，结构常存在阻尼与复数频率响应问题，Abaqus支持基于复模态法的扩展分析，同时可定义材料阻尼或结构阻尼，适应更复杂的振动响应预测。

1.复模态分析基础概念

当结构包含阻尼或多物理场耦合时，其模态频率变为复数，虚部对应阻尼损耗。这类问题可通过Complex Eigenvalue Extraction实现，但需要额外设置阻尼参数。

使用Viscous damping或Rayleigh damping建立能量耗散；

在材料定义中添加Alpha、Beta参数进行阻尼拟合；

或者在Step中设置结构级别阻尼系数。

2.动态子结构模态法

当结构非常复杂时，可用子结构法（如Craig-Bampton法）提取局部模态，再组合为全局模态。

使用Substructure Generation生成子模态；

在主模型中加载Superelement；

有效降低全模型求解规模，提升效率。

3.后处理中的模态参与因子与有效质量

Abaqus模态分析还能输出每阶模态对整体结构响应的贡献程度：

提取Modal Participation Factor；

查看Effective Mass（参与质量）；

用于筛选重要模态，优化模态截断标准。

总结

通过对“Abaqus怎么分析模态响应怎样用Abaqus做模态分析”的深入剖析可以看出，模态分析不只是简单的频率提取，更是系统振动行为认知的重要工具。Abaqus不仅能完成标准模态分析，还具备支持复模态、耦合模态、子结构模态等高级功能，为工程模拟提供了广阔空间。熟练掌握这些能力，将极大提升建模深度与结果解释能力，是结构工程师必备的技能之一。
