Abaqus中PE和PEEQ的区别 Abaqus中的S和U是什么意思

在使用Abaqus进行有限元仿真时，用户经常会接触到各种输出变量，这些变量包含了材料的应力、应变、位移等丰富的信息。其中，PE、PEEQ、S、U等是最常用但也最容易混淆的输出量。对于刚入门的工程师而言，理解这些变量的含义至关重要，关系到结果解释是否准确、数据是否能用于判断结构是否合格或失效。本文将系统讲解Abaqus中PE和PEEQ的区别以及Abaqus中的S和U是什么意思，帮助你全面理解这些关键参数背后的物理意义与实际应用。

一、Abaqus中PE和PEEQ的区别

在非线性分析特别是塑性材料分析中，PE 和 PEEQ 是两个最常见的应变输出变量，它们都与材料变形状态密切相关，但含义与用途略有不同。

1. PE(Plastic Strain，塑性应变)

定义：PE 表示当前积分点的真实塑性应变张量分量，是一个矢量或张量形式的变量，表示材料局部在塑性阶段的真实应变值;

输出形式：

若选择输出张量，可获得PE11、PE22、PE33、PE12、PE13、PE23等分量;

若选择输出等效PE，则通常指von Mises 塑性应变;

适用范围：用于分析材料在加载过程中是否进入塑性阶段、塑性应变大小、局部流动区分布等;

解释重点：PE 是一个分量级别的应变，具有方向性，不等同于累积或综合值。

2. PEEQ(Equivalent Plastic Strain，等效塑性应变)

定义：PEEQ 是von Mises 等效塑性应变，即塑性应变张量的综合度量值，没有方向性，通常用作损伤演化变量或材料失效指标;

计算方式：由塑性应变张量通过能量等效公式计算得出，是一个标量;

适用范围：

用于判断材料是否达到某个失效准则;

常用于破坏模型(如Ductile Damage、Shear Damage)中作为演化变量;

解释重点：PEEQ 是一个无方向、逐步累加的标量值，通常用于表示材料所经历的总塑性历史。

因此，PE 是更精细的应变数据，PEEQ 是更简明的强度或损伤判定指标。在实际应用中，如想查看材料是否已屈服、是否产生不可逆变形，应查看 PE;而要判断是否达到破坏或损伤极限，应以 PEEQ 为依据。

二、Abaqus中的S和U是什么意思

在分析结构响应时，除了塑性应变类输出，最核心的还有S（应力）与U（位移）。这两个变量构成了最基础的输出结果，广泛出现在后处理可视化与数值分析中。

1. S(Stress，应力)

定义：S 表示在每个积分点或结点上的应力张量数据，通常是由材料本构关系计算得出;

输出形式：

张量形式输出：S11、S22、S33、S12、S13、S23(适用于三维固体单元);

等效形式输出：S, Mises 表示von Mises 等效应力，常用于失效判断;

单位：通常为 MPa 或 N/mm²;

使用场景：

验证结构中是否存在高应力集中区域;

判断是否超越屈服应力;

评估接触界面应力分布;

显示方式：在 Visualization 模块中，S 是最常用的默认输出字段，可用于生成应力云图、等值线图、切片视图等。

2. U(Displacement，位移)

定义：U 表示模型中节点在加载后的位移变化，是 Abaqus 求解过程中的主变量之一;

输出形式：

向量形式：U1(X方向位移)、U2(Y方向)、U3(Z方向);

标量输出：U Magnitude 表示总位移大小;

单位：与建模单位一致(如 mm、m);

使用场景：

验证加载下的变形量;

与实验数据进行对比;

用于定义边界条件与后续接触判断;

注意事项：

位移过大可能影响接触算法的稳定性;

位移-应力关系构成主要载荷响应指标。

3. 应力位移联合使用举例

在静力分析或接触分析中，通常需结合S和U一起判断问题：

变形趋势是否合理 → 看 U 的方向和大小;

是否有局部应力过高风险 → 看 S 的最大值或 S, Mises 云图;

是否超出屈服应力 → S 与材料屈服点对比;

是否存在大变形引起的接触失效 → S 和 U 联合分析边界与滑移。

三、延如何在Abaqus中提取并导出PEEQ、S、U等变量

掌握了变量含义后，接下来的重点是如何有效地提取并使用这些变量。Abaqus的 Visualization 模块提供了多种方式导出这些关键结果：

1. 在 ODB 文件中查看字段

打开 *.odb 文件，进入 Visualization;

使用“Field Output”窗口，勾选 PE、PEEQ、S、U;

设置元素或节点显示方式(平均值、积分点值);

生成等值图或矢量图进行结果展示。

2. 提取节点或元素数据

使用“Create XY Data”功能;

从 Field Output 中选择某节点/元素的 PEEQ、S、U;

可导出为 CSV 格式用于Excel进一步分析。

3. 脚本导出

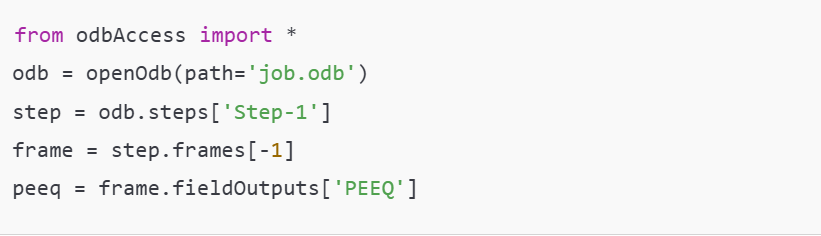

使用 Python 脚本提取结果数据：

适用于批量提取多模型、多步数据。

4. 设置输出频率优化数据库体积

在 History Output 或 Field Output 控制中设置输出变量和步长;

避免对每一步都输出全部变量，减少 *.odb 文件大小;

常用策略：对感兴趣区域设置局部输出。

总结

Abaqus中PE和PEEQ的区别 Abaqus中的S和U是什么意思这两个问题涵盖了从塑性应变到应力应变、从标量到张量、从仿真到后处理的核心知识点。PE 是方向性塑性应变，PEEQ 是累积的等效塑性应变，前者描述细节，后者衡量整体损伤;S 是应力分布的基础指标，U 是结构响应的直接反映。在实际工程分析中，合理读取这些变量不仅能帮助判断结构安全性、识别风险区域，还能为设计优化、试验验证提供依据。全面理解这些输出变量的意义，是走向仿真专家的重要一步。
