Abaqus如何旋转模型 Abaqus旋转后如何调回原位置

在使用Abaqus进行有限元建模和仿真分析过程中，模型的视角调整和零件的旋转操作是最基本也最频繁的交互之一。对于新手用户而言，尤其在模型复杂、零件较多或坐标系统要求严格的场景下，Abaqus如何旋转模型以及Abaqus旋转后如何调回原位置成了两大典型问题。理解这些操作不仅有助于改善建模体验，更能提升后续装配精度和分析效率。本文将详细讲解模型旋转的多种方式，以及恢复初始位置的方法，帮助用户更高效地掌握Abaqus的模型交互技巧。

一、Abaqus如何旋转模型

在Abaqus中，“旋转”可以有两种含义：一种是视角旋转（即用户界面中查看模型的旋转），另一种是零部件实际位置的几何旋转（即零件或装配体的位置发生变化）。这两者在操作层面和作用上有显著区别，我们分别来解释。

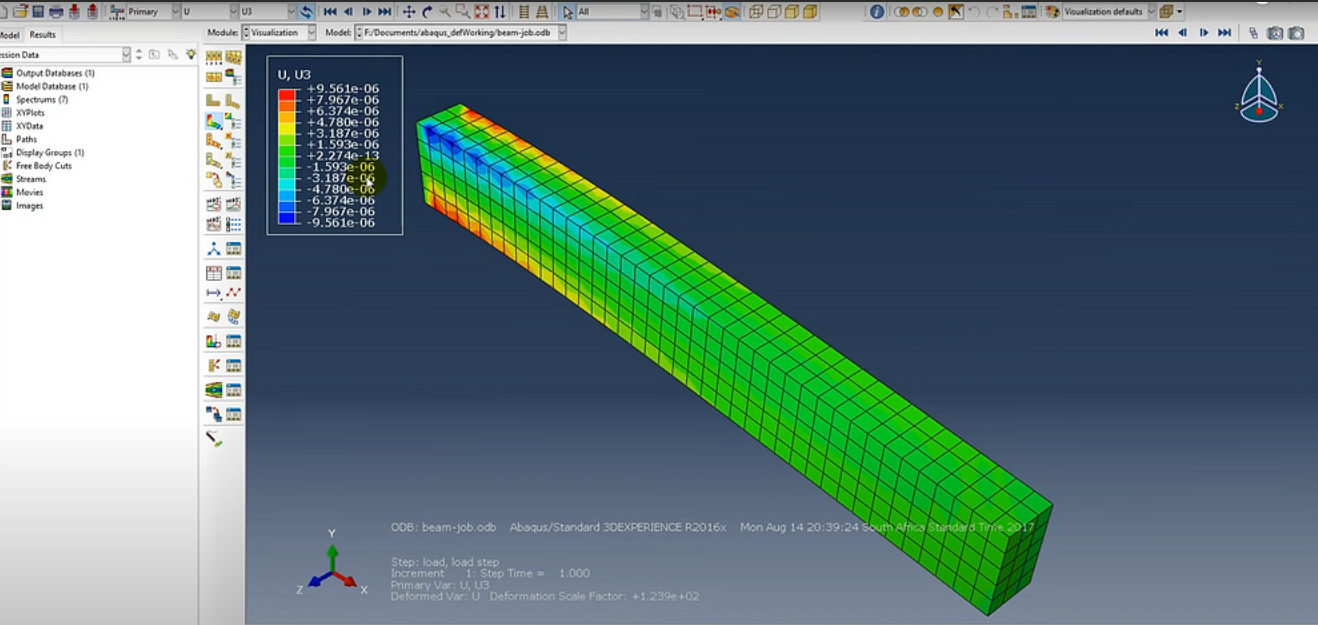

1. 视角旋转(仅用于观察模型)

使用鼠标操作：按住中键+右键组合拖动，即可绕任意轴旋转观察视角;

快捷视图按钮：界面右上角的 View Cube(视角立方体)，点击不同面可快速切换X、Y、Z轴正交视图;

快捷键组合：

Ctrl + 1：前视图

Ctrl + 2：后视图

Ctrl + 3：左视图

Ctrl + 4：右视图

Ctrl + 5：俯视图

Ctrl + 6：底视图

这种旋转方式不改变模型本身的位置，仅改变当前视图观察角度，是查看细节和验证装配关系的重要手段。

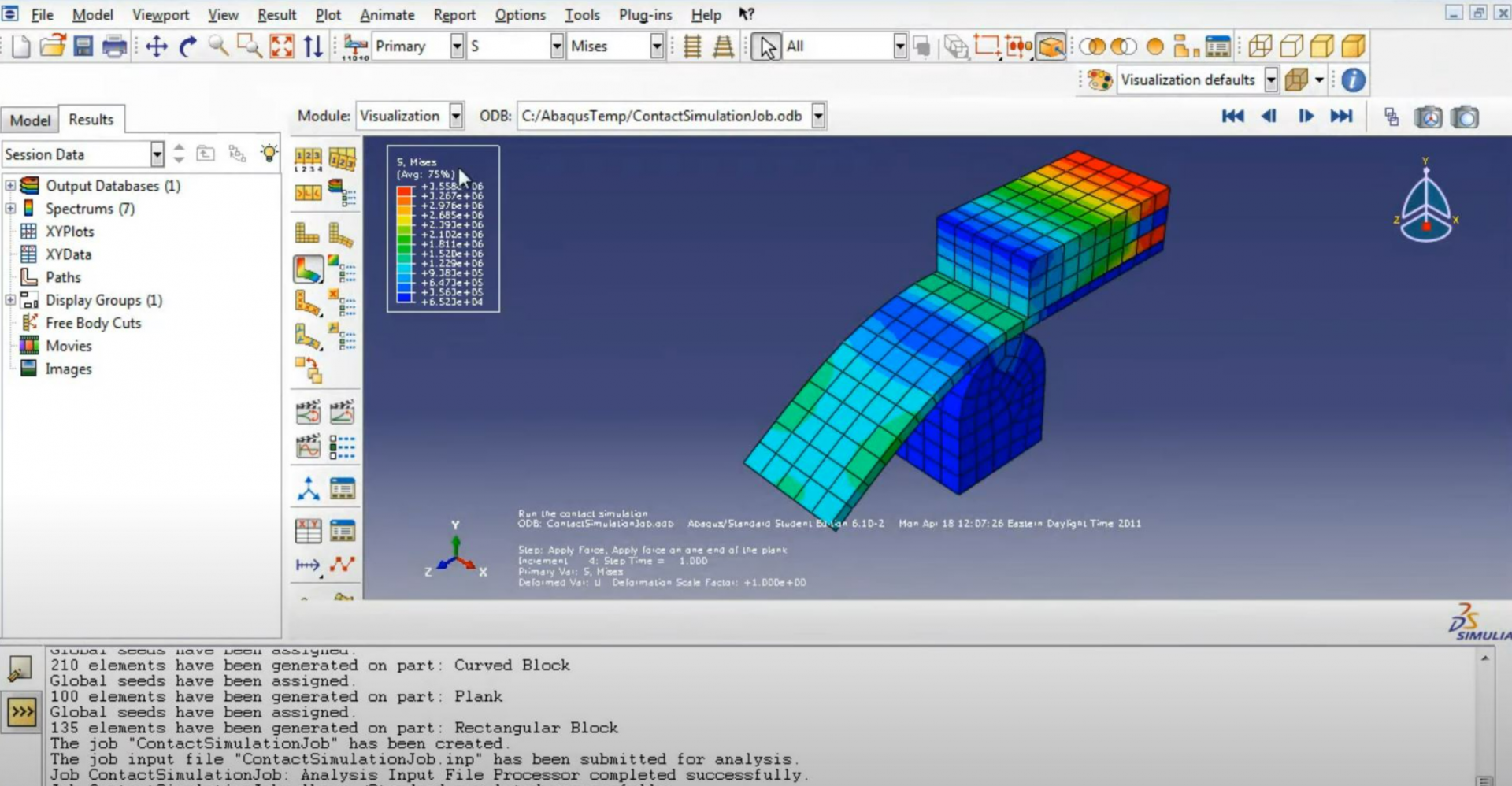

2. 零件几何旋转(真实改变零件位置)

若你需要在模型装配、部件建模或网格划分前调整其方向，Abaqus提供了明确的“旋转几何体”功能。

步骤如下：

进入 Part 模块 或 Assembly 模块;

选中需要旋转的几何体或零件实例;

点击工具栏中的 Rotate（旋转）工具图标;

在弹出的对话框中输入：

旋转轴起点与终点(如从 [0.0.0] 到 [0.0.1] 表示绕Z轴旋转);

旋转角度(正值为逆时针，负值为顺时针);

点击“OK”，即可将选中对象绕指定轴旋转指定角度。

补充技巧：

如果多个零件需要同步旋转，可使用框选工具批量选择;

在网格模块中也可使用类似方式旋转实体网格或自由网格;

若不清楚旋转轴的方向，可以点击“显示坐标轴”查看。

二、Abaqus旋转后如何调回原位置

有时候，我们在操作过程中可能因误操作使模型朝向被打乱，或者某个零件被错误旋转到不合理位置。此时，如何将模型“调回原位置”，就成了一个关键操作。

1. 还原视图(仅还原观察角度)

如果只是观察视角发生偏移，可以采用以下方式还原：

点击工具栏上的 “View > Reset View”，可恢复默认视角(通常为俯视 + 右视);

点击视图立方体中的“Home”图标;

使用快捷键 F7 可快速切换到上次保存的视图状态。

此操作不影响模型实际位置，只是用于视觉回正。

2. 撤销旋转操作

Abaqus 允许部分操作通过撤销按钮进行恢复：

若你刚刚执行了 Rotate 操作但尚未保存或退出模块，可点击左上角 Undo（撤销）按钮，撤销最后一步旋转;

Undo 功能通常支持多步回溯，直到你满意为止。

注意：一旦你切换模块(如从Part进入Assembly)，之前的撤销栈将被清除，撤销失效。

3. 使用“反向旋转”手动复原

若误旋转后无法撤销，也A可以计算出反向旋转角度并重新执行旋转：

记住你旋转的轴和角度;

再执行一次相同轴、相反角度的旋转(如原为Z轴+45度，则再绕Z轴-45度);

若原先角度不明确，可使用测量工具测量零件新旧方向对比，估算出需旋转的角度。

4. 重建零件实例或重新定位

在 Assembly 模块中，如果某个零件实例方向错乱，可执行以下步骤重新定位：

删除该实例(不会删除Part本体);

重新拖入该零件，再通过“Translate”和“Rotate”将其精确放置;

或者使用“Datum坐标系+对齐”方式让零件自动对正原点方向。

5. 借助Datum坐标系强制方向复位

在高级建模中，可创建多个Datum坐标系，零件可参考这些坐标系进行旋转与对齐：

创建一个标准坐标系Datum CSYS;

进入零件编辑界面，使用“Transform > Rotate to Csys”功能;

将零件方向调整为与你设定坐标系一致，即实现位置复原。

三、如何在Abaqus中实现多个零件协同旋转与对齐

当项目涉及多个零件组成的复杂装配体时，除了单一零件旋转，我们更关心的是多个零件如何保持相对关系一起旋转，或者快速对齐多个零件的空间方位。以下是几个实用技巧：

1. 使用组选择同步旋转

在 Assembly 模块中，按住 Shift 多选多个零件实例;

执行 Rotate 操作时，这些实例会以同一轴、同一角度旋转，保持相对位置不变;

适用于联动结构如连接板、支架、轴承等整体调整。

2. 利用Constraint（约束）自动对齐方向

在Interaction模块中，为两个零件添加“面-面对齐”约束;

零件会自动调整位置和方向以实现面对齐;

适合需要精准接触(如螺纹、凸榫等结构)场景。

3. 坐标系参考放置

创建多个局部坐标系，并指定零件与坐标系对齐;

可通过“From Instance to Datum Csys”快速定义零件坐标;

对于重复导入的零件特别有效，节省逐个放置的时间。

总结

Abaqus如何旋转模型 Abaqus旋转后如何调回原位置不仅是建模交互中最基本的操作问题，也关系到复杂装配的准确性和仿真分析的可靠性。通过掌握视角与几何体两种层面的旋转方法，配合撤销、反向旋转、对齐与坐标系工具，用户不仅可以灵活控制模型显示状态，更能在复杂装配中精确控制零件关系。对于追求高精度仿真的工程人员来说，这些操作技巧将显著提高工作效率和结果准确度。
