Abaqus如何设置视角Abaqus 如何设置温度场是许多工程仿真用户在使用Abaqus过程中频繁遇到的问题。一个合理的视角设置可以提升模型可视化效率与操作精度，而温度场的准确建模则是热分析或热-结构耦合分析的基础。理解这两个操作，不仅有助于用户快速适应Abaqus界面，还能增强仿真分析的物理真实感。以下将从操作步骤、技巧、注意事项等方面展开具体解析。

一、Abaqus如何设置视角

在Abaqus/CAE中，视角的灵活调整是模型前后处理阶段的重要环节，尤其是在构建复杂几何或查看边界条件时，准确的观察角度可以避免误操作。

1.基本视角控制方式

Abaqus提供多种方式来操作模型视角，包括鼠标控制、快捷键命令和工具栏按钮：

鼠标滚轮控制缩放，按住中键可拖动模型位置

按住Shift+右键可实现三维旋转

使用工具栏上的“View Manipulation”按钮快速调用如Top、Bottom、Left、Right等标准视角

按下“F”键可将模型自动居中适配视图

2.自定义视角保存与调用

为了在不同模块间统一观察角度，用户可以在可视化界面自定义视角：

旋转模型到理想视角后，点击菜单栏“View”→“Save View”，命名并保存

后续在任意时间点可通过“View”→“Restore View”恢复设定角度

此功能在处理多个模型对比、生成同一角度截图时非常实用。

3.设置投影类型（透视/正交）

Abaqus支持透视和正交两种投影方式，用户可根据展示需求切换：

在“View”→“Perspective Projection”开启或关闭透视视图

正交适合精确测量和装配，透视更贴近真实视觉体验

4.多视口窗口并排显示

对于复杂结构或装配体分析，可开启多个视口：

在工具栏选择“View”→“Viewport”→“Create”，即可分屏显示模型的不同角度

可将不同视角锁定，如主视图与剖面视图同时对比观察

通过灵活控制视角，不仅提升了建模效率，也为后期的边界条件施加、结果解释提供清晰依据。

二、Abaqus如何设置温度场

在进行热传导分析、热-结构耦合或材料热膨胀响应建模时，温度场定义是核心基础。Abaqus支持多种方式为模型施加温度，包括初始温度、边界温度条件、时间相关加载等。

1.定义温度类型

Abaqus中的温度加载主要分为：

初始温度（Initial Temperature）：定义模型起始状态

边界温度（Boundary Condition-Temperature）：约束指定区域温度值

温度荷载（Load-Temperature）：适用于随时间变化的热加载

热通量（Heat Flux）或对流（Film Condition）：模拟热传输过程

2.设置初始温度步骤

在“Step”模块中，点击“Create Predefined Field”

选择“Temperature”，点击“Continue”

选定施加区域（Part、Set、Face等）

输入初始温度值，如常温25或零度0

确认即可，系统将在求解开始时自动加载该温度场

3.边界温度施加流程

在“Load”模块中选择“Create Boundary Condition”

类型选择“Temperature”，施加位置同样可以是面、点、集

输入具体温度值或函数表达式（如随时间变化）

可在多个Step中分别定义不同边界温度条件

4.热耦合分析设置注意事项

若分析涉及结构热膨胀效应，需在“Step”中启用“Coupled Temperature-Displacement”分析类型

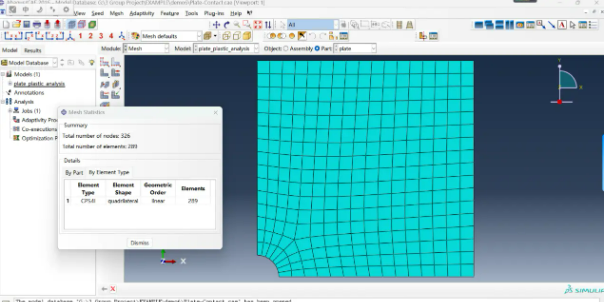

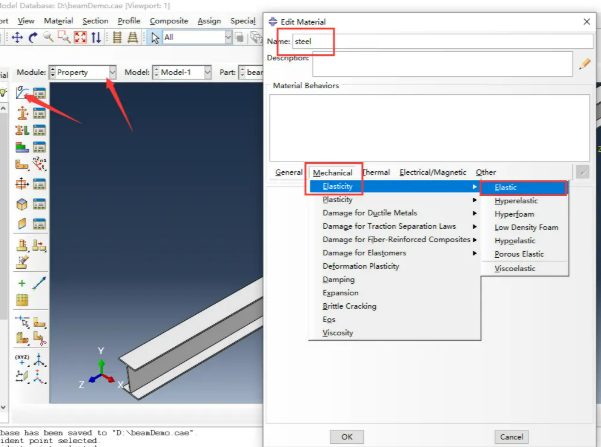

材料属性中必须定义热膨胀系数（Expansion）与热导率（Conductivity）

若为瞬态热分析，还需指定比热（Specifi cHeat）与密度（Density）

5.可视化温度场分布

分析完成后进入“Visualization”模块

在“FieldOutput”中选择“NT11”（节点温度变量）

可查看温度云图、剖面温度分布、温度变化动画

鼠标悬停节点可显示精确温度值

正确设置温度场，不仅影响分析收敛性，还直接决定结果的可信度，尤其在航空、电子、冶金等热敏感性结构仿真中尤为关键。

三、Abaqus后处理如何提取关键节点值

在Abaqus仿真结束后，用户常常需要对关键位置进行数值提取，比如查看某节点的温度随时间变化、某一路径上的应力分布等，这些操作对结果分析和二次处理非常重要。

1.提取特定节点或路径数据

在“Visualization”模块中点击“Create XY Data”

选择“ODB fieldoutput”方式

在变量选择中勾选如NT11（温度）、S（应力）、U（位移）

选中节点编号或区域，再点击“Plot”

可在XYDataManager中保存、导出CSV

2.使用路径提取结果曲线

通过“Tools”→“Create Path”创建从A点到B点的路径

再进入“Create XY Data”→选择“Path”方式，提取沿路径的结果变化曲线

常用于热梯度分析、应力集中判断、轴向对称结构分析

3.时间历史数据导出

在加载过程中查看某节点随时间的变化（如温度-时间曲线）

可在“Create XY Data”中选择“History Output”

系统会提供每个Step和Frame下的历史记录变量

4.可视化导出与图像捕捉

右键点击XY曲线可导出为文本格式（.csv），便于Excel进一步处理

还可以通过“Print to File”导出结果图，用于报告撰写

通过精细化的数据提取，Abaqus的结果不仅可以用于验证理论推导，还能直接用于工程评估与报告分析。

abaqus如何设置视角abaqus如何设置温度场涉及建模可视化和物理条件设置的两个核心模块。前者帮助用户提升操作便捷性和观察精度，后者则是保证仿真可信度的关键要素。加上对结果数据的精确提取能力，构成了Abaqus完整的分析闭环流程。掌握这些细节技巧，才能在复杂工程项目中高效使用Abaqus完成多物理场仿真任务。
