Abaqus如何将背景变白 Abaqus如何导出高清图片

在使用Abaqus/CAE进行仿真建模和结果可视化时，我们常常需要将模拟画面导出为图片，用于论文插图、技术报告或答辩展示。然而，Abaqus默认采用灰色或深色背景，这在打印或文档中往往不够清晰、不够美观。因此，如何将背景改为白色、如何导出高清图片，就成为许多工程师和科研人员的常见需求。本文将系统讲解Abaqus如何将背景变白 Abaqus如何导出高清图片的完整操作流程与优化技巧。

一、Abaqus如何将背景变白

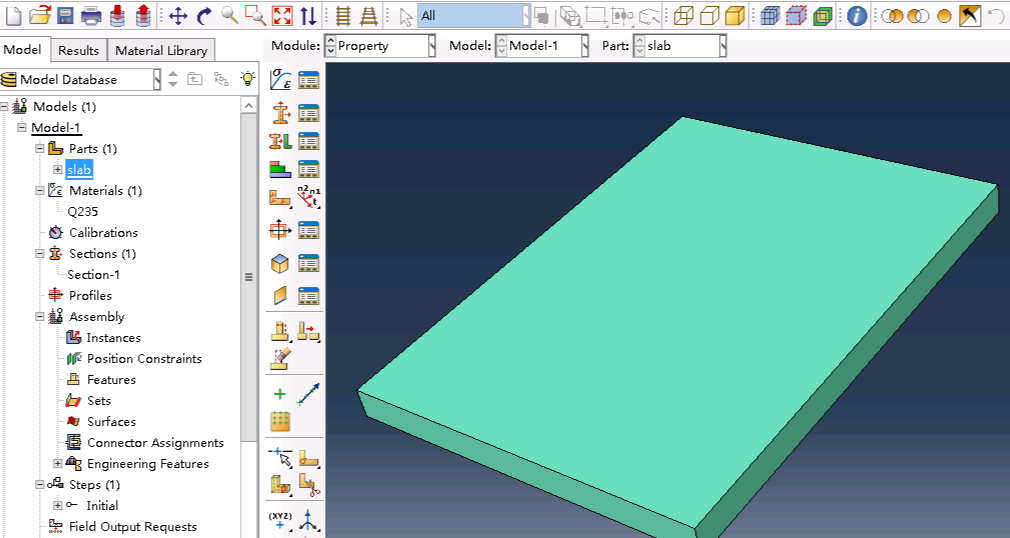

Abaqus默认的可视化窗口背景是灰黑渐变色，这在日常查看时较为舒适，但在图像导出中不适合文档排版或白底PPT使用。我们可以通过设置偏好参数将背景改为纯白或浅色，以便后期图像处理。

1. 改变可视化窗口背景颜色

步骤如下：

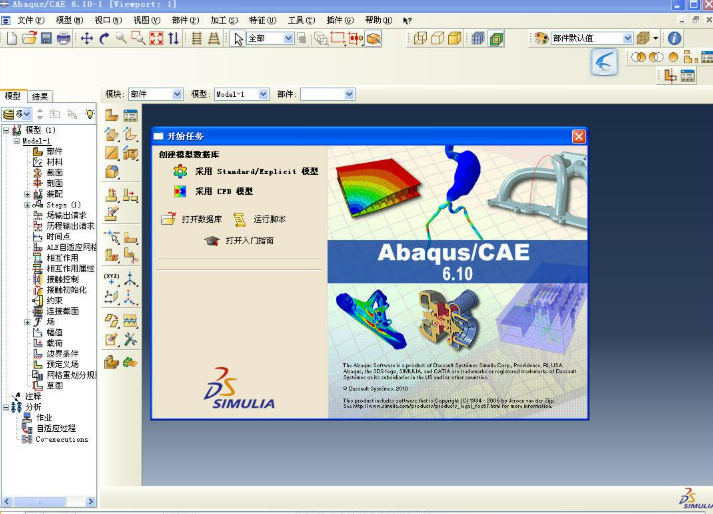

打开Abaqus/CAE;

进入任意模块(如 Visualization 或 Part);

点击菜单栏的：

View → Graphics Options

在弹出的“Viewport Annotation Options”窗口中，切换至“Colors”选项卡;

找到“Background Color”项，点击颜色框;

在调色板中选择纯白色（RGB: 255. 255. 255），或自定义浅色背景;

点击“OK”应用设置，当前视图背景即变为白色;

若希望长期保留此设置，可在下一步中保存为默认模板。

2. 保存为启动默认设置（可选）

修改完成后，在同一窗口点击左下角“Save as Default”;

下一次打开Abaqus时，所有视图窗口将自动使用白色背景;

推荐在公共机器或教学场景中统一设置，方便批量输出清晰图像。

3. 扩展设置：调整线框颜色

在同一“Colors”面板下，还可以修改网格线、边界线、标签的颜色;

建议搭配白色背景使用深灰或黑色边线，以增强可读性。

二、Abaqus如何导出高清图片

Abaqus内置截图与图像导出功能，但默认截图分辨率较低。为输出论文级、展示级清晰图片，我们可以通过以下几种方式获得高分辨率图像。

1. 使用菜单栏直接截图

基础导出步骤如下：

在 Visualization 模块中打开你需要截图的分析结果;

调整好视图角度(如等轴测、正视图);

点击菜单：

File → Print

在弹出的窗口中设置如下参数：

Device：选择“File (PNG/TIFF)”;

Format：建议选“PNG”(无损压缩)或“TIFF”(高精度);

Resolution：默认为72 dpi，建议改为300 dpi(高清打印标准);

Filename：输入保存路径和文件名;

点击“OK”，系统将在指定目录生成图片。

2. 使用命令窗口导出更高分辨率图像（推荐）

Abaqus提供 Python 脚本接口，可以控制导出尺寸和格式。你可以在命令窗口中运行以上脚本(修改 viewportName 为当前视窗名称，默认通常是 viewport-1)，更灵活地控制导出设置。

3. 使用第三方工具实现超高分辨率截图

若内置截图分辨率仍不够，可借助外部工具：

Snipping Tool / Snipaste / ShareX：搭配4K显示器进行局部区域截屏;

显卡缩放截图：在高DPI环境下，截图放大后仍保持清晰;

Photoshop或GIMP放大后锐化处理：对导出图像进行二次高清化处理。

4. 设置视图美化选项

在导出图片前，建议调整如下显示项：

去除轴线：View → Annotations Options → 取消勾选 Triad;

去除坐标标签、边界标尺;

设置渲染方式为“Shaded with Edges”或“Contour Plot”;

合理设定图例(Legend)大小与位置，避免遮挡模型主体。

三、常见问题与技巧建议

1. 图片背景仍带灰色怎么办？

确保在截图前已经应用“Background Color = White”，且点击“OK”生效;

若使用了 session.printToFile 脚本，确保 vpBackground=OFF 关闭了背景色渲染;

避免图例(Legend)单独背景不一致，可设置为“Transparent”。

2. 导出图片模糊怎么办？

将分辨率提升到300 dpi 以上;

尽量使用PNG或TIFF格式，避免使用JPG(有损压缩);

不要使用屏幕截图工具放大视窗，应直接通过Abaqus生成原始高清图像。

3. 如何批量导出多个视图的图片？

可以通过Python脚本循环调用 session.printToFile() 命令，自动导出多个Part。

总结

本文围绕“Abaqus如何将背景变白 Abaqus如何导出高清图片”两个问题，系统讲解了在Abaqus/CAE中设置白色背景的具体方法、高清图像导出的标准流程，以及常见问题的处理技巧。

无论是用于论文图示、项目报告还是工程汇报，掌握这一流程都能大幅提升仿真成果的视觉表达效果，让你的模拟结果不仅精准可靠，而且专业、美观。
