Abaqus怎么创建模型 Abaqus如何检查模型错误

在做仿真分析时，Abaqus 绝对是工程师们绕不开的一款强大软件。不管是做结构分析、热分析，还是搞点复杂的流体力学，都能靠它完成。不过，在真正操作时，很多人都会卡在模型创建和错误检查这两个环节上。要么建模不顺，要么跑仿真时报错。那么，Abaqus怎么创建模型?如果遇到错误，Abaqus如何检查和修复?今天，我们就来聊聊这些问题，顺便分享一些实用的小技巧，帮你高效搞定仿真建模。

一、Abaqus怎么创建模型

Abaqus 创建模型，其实就是把几何体、材料、网格和载荷一步步搭建起来，最后提交运算。虽然看起来步骤挺多，但掌握几个关键点就能轻松上手。

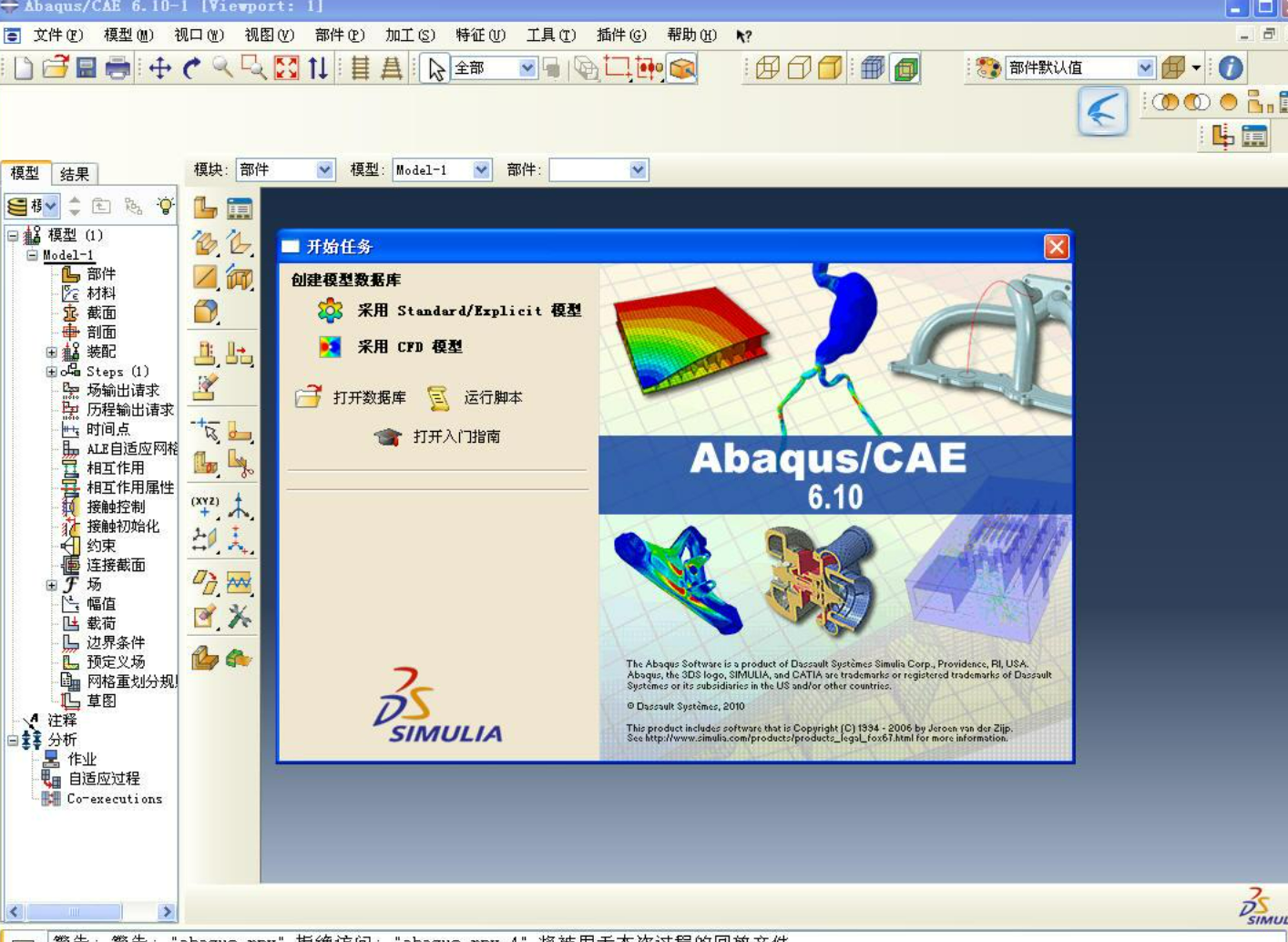

1. 打开软件，新建模型

第一步当然是打开 Abaqus，然后：

新建项目：

点击File → Create Model Database，弹出一个空白项目界面。

给模型起个名字，比如Steel_Beam，这样方便管理。

选择模型类型：

右键Models，选择Create。

类型根据实际需求选，比如做梁的话可以用3D Deformable，形状用Solid。

2. 绘制几何体：建模的核心

几何建模其实是整个模型的骨架，操作也比较直观。

进入Part模块：

点击Create Part，设置成3D Solid，绘制方式选Extrusion。

绘制草图：

比如要做一个长方体梁，就用矩形工具画个2D截面。

设置尺寸，比如宽10 mm，高5 mm，然后拉伸长度100 mm。

拉伸几何：

直接Extrude，设置高度，比如100 mm，就搞定了。

3. 定义材料：材料特性很关键

仿真结果好不好，材料特性决定一半，所以这步要仔细。

进入Property模块：

点击Create Material，命名为Steel。

设置属性：

弹性模量： 210 GPa

泊松比： 0.3

密度： 7850 kg/m³

关联材料和截面：

创建Solid Section，选中刚刚画的几何体，把材料属性绑定进去。

4. 装配与约束：固定和加载不能少

接下来要做的是装配模型和添加约束，否则模型跑仿真时可能飞了。

创建实例：

进入Assembly模块，点Create Instance，设置为Dependent。

加固定：

选择梁的一端面，设置为完全固定，防止受力后位移。

施加载荷：

在另一端面加压力，比如1000 N，模拟拉伸或压缩。

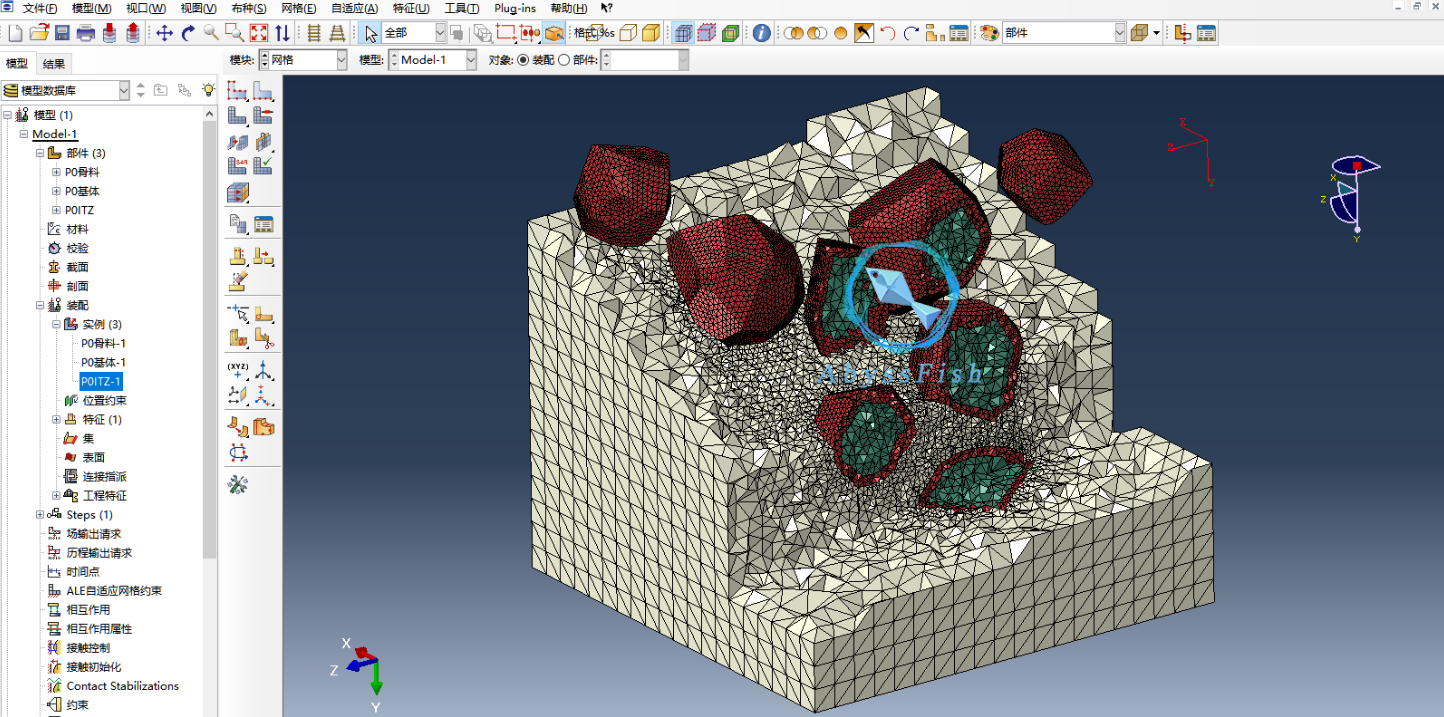

5. 网格划分：关系到计算精度

网格划分得合理且均匀，不然算出来的数据可能差强人意。

进入Mesh模块：

选择几何体，点击Seed设置网格大小，比如5 mm。

网格类型：

四面体网格比较常用，适合复杂形状。

生成网格：

点击Mesh → Generate，检查网格有没有扭曲或断裂。

6. 提交计算：模型完成后要运行看看

创建分析步：

进入Step模块，选择Static, General，主要做静力分析。

运行作业：

在Job模块创建Job1.点击Submit，让 Abaqus 开始运算。

查看结果：

计算完了直接点Results，看看应力和变形分布。

二、Abaqus如何检查模型错误

创建模型容易遇到问题，尤其是几何错误、材料属性错误、网格划分问题等。搞清楚错误原因，才能更快修复。

1. 常见模型错误及修复方法

（1）几何错误：模型破面或自由边

症状： 网格划分失败，提示几何不连续。

检查方法：

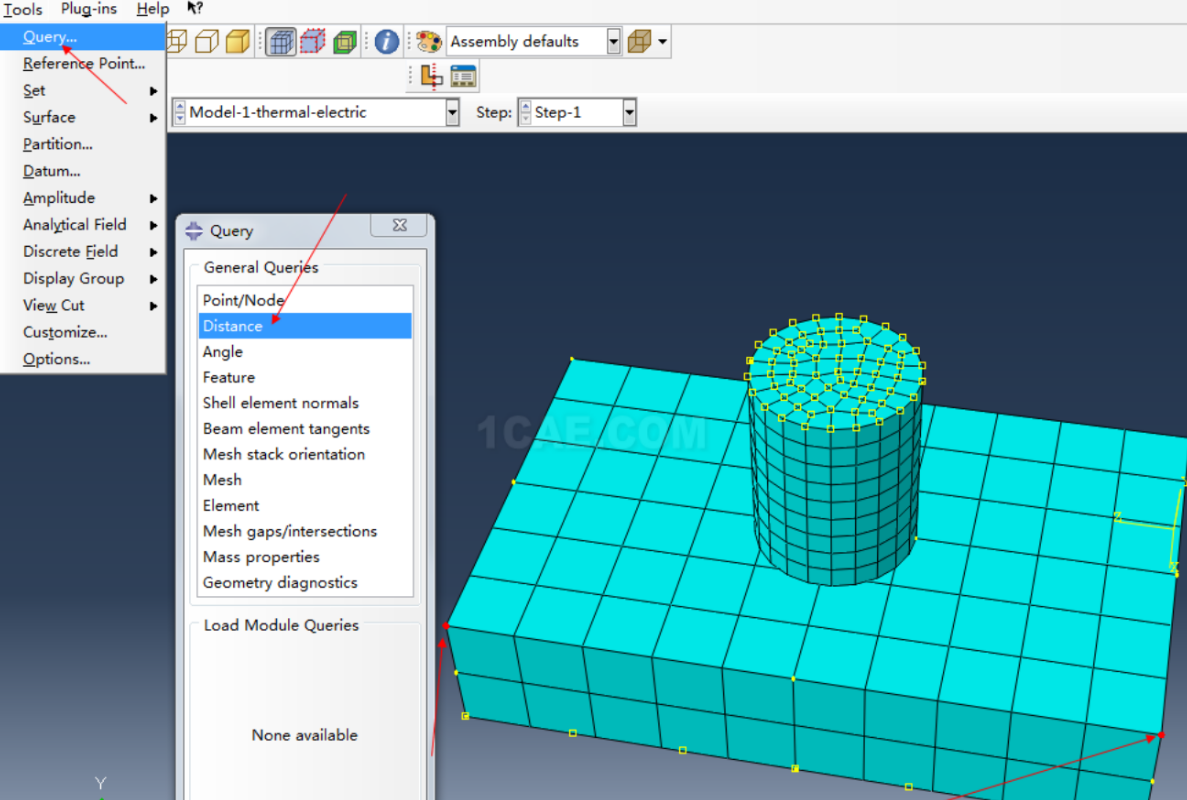

进入Part模块，用Geometry Diagnostics查找断裂面。

修复方法：

用修补工具(Repair Geometry)自动修复破面。

如果自动修不好，就手动调整几何，尤其是缝隙和重叠区域。

（2）网格划分失败：网格扭曲或重叠

症状： 提示网格畸变或体积为负。

检查方法：

在Mesh模块，点Verify Mesh Quality，查看扭曲单元。

修复方法：

更换网格形状，比如换成六面体。

细化网格或调整单元大小，避免尖角或突变。

（3）材料参数设置错误：弹性模量缺失

症状： 报错提示刚度矩阵无效。

检查方法：

打开Property模块，检查材料属性是否完整。

修复方法：

补充弹性模量和泊松比，重新赋予模型材料属性。

三、模型错误排查的小技巧

有时候错误很多，一步步排查很浪费时间，这里分享几个快速排错的方法：

1. 逐步检查法：分模块调试

先单独检查几何和材料，再看网格和约束。

每个步骤操作完都运行一次，及时发现错误，避免堆积。

2. 查日志文件：找出详细报错信息

仿真失败后，Abaqus 会生成.msg文件，里面有详细错误描述。

重点查Error和Warning字段，能快速定位问题。

3. 小规模测试：减少计算负担

如果模型太大，先做简化测试，比如只建一部分看效果。

成功后再扩展整个模型，避免一次性操作出错难以定位。

总结

今天聊了“Abaqus怎么创建模型”和“Abaqus如何检查模型错误”，其实建模关键是步骤清晰、参数合理，遇到错误别慌，逐步检查加上合适的修复就能搞定。希望这些实用技巧能帮你快速上手，让你的仿真分析不再卡壳。
