Abaqus怎么优化网格质量 Abaqus网格怎么划分

在工程仿真和有限元分析中，网格划分和网格质量优化是很重要的一步，尤其是用Abaqus进行建模的时候。如果网格划分不好，分析结果就会偏差很大，甚至直接出错。那么，Abaqus怎么优化网格质量 Abaqus网格怎么划分呢?今天就来跟大家聊聊这个话题。

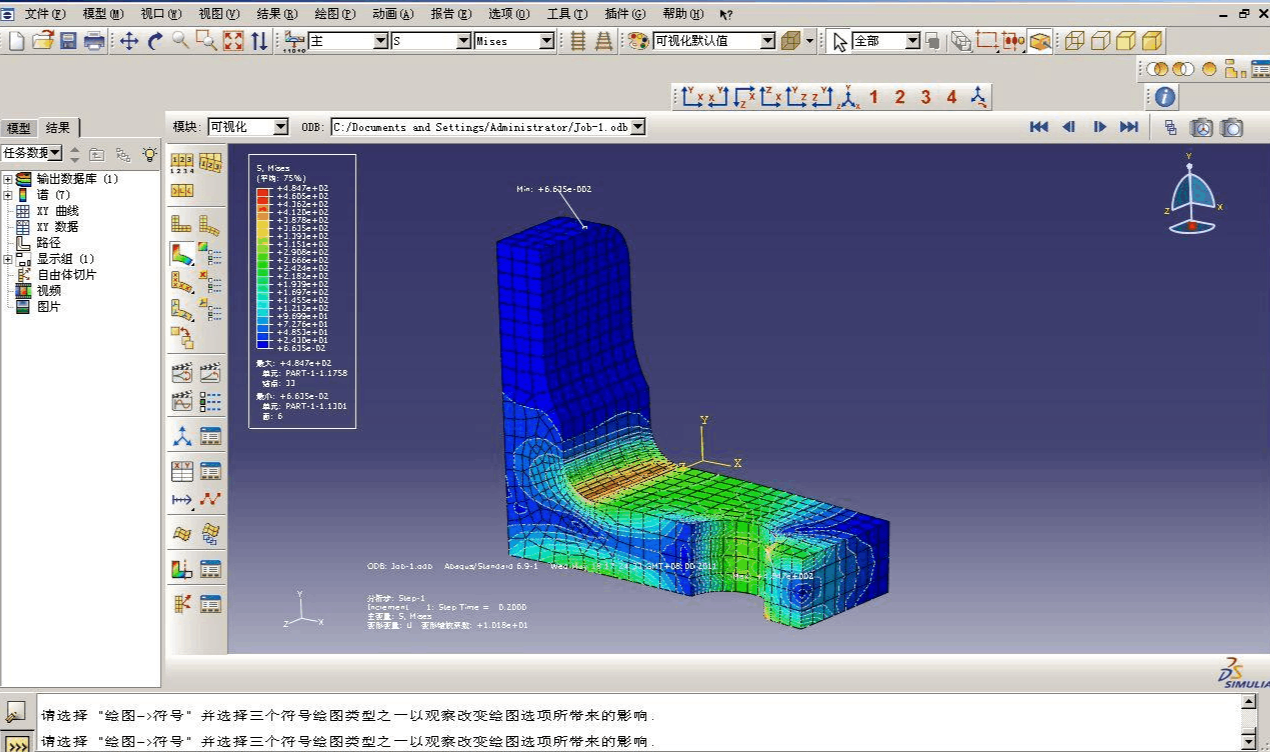

一、Abaqus怎么优化网格质量

很多人刚开始用Abaqus做仿真时，总觉得网格划分怎么都不合适。其实，网格质量优化有很多方法，只要掌握几个关键技巧，就能大大提升分析效果。

1、优化网格形状

网格形状不对劲，分析结果就容易出问题。Abaqus里一般会检测网格的形状因子，比如：

形状因子（Shape Factor）：形状因子越接近1.说明网格越规整。要是形状因子太小，就会有形变过大的风险。

长宽比（Aspect Ratio）：一般来说，长宽比最好小于3.这样才能避免单元过长过细。

怎么优化？

均匀划分：在关键部位(比如应力集中的地方)加密网格，让网格形状尽量规则一些。

调整节点密度：在局部区域细化，比如孔洞、尖角和薄壁结构，这些地方网格要密一点。

2、使用高阶单元

Abaqus的单元类型有很多，比如线性单元(C3D8)和二次单元(C3D20)。如果遇到复杂的形状或者曲面，推荐用高阶单元，因为它能更好地适应弯曲和变形。

常用高阶单元：

C3D20R：三维实体单元，20个节点，适合精细分析。

C3D10：四面体单元，节点多，精度比线性单元高，但计算量也大。

3、调整网格密度

有些零件的某些部分需要更高精度，比如受力点或者形状复杂的地方。Abaqus可以灵活调整这些地方的网格密度：

局部加密：在受力集中的区域，比如螺栓孔、尖角，可以划分更细的网格。

全局优化：整体网格要均匀，这样能避免计算误差集中在某一点。

4、网格质量校验

网格划分好之后，记得做质量检查，避免后期计算报错。Abaqus提供了很多校验指标，比如：

扭曲因子（Warping Factor）：一般不超过10%，超过的话说明网格有变形风险。

单元畸变（Distortion Check）：检查网格是否有严重变形。

网格光滑度（Mesh Smoothness）：光滑过渡能减少计算误差。

二、Abaqus网格怎么划分

网格划分其实就是把模型分成很多小单元，方便后续计算。Abaqus里网格划分的方法有很多，下面几个是常用的：

1、自由网格划分（Free Meshing）

这种方法比较灵活，适合那些形状不规则的零件，比如齿轮、凸轮等。

自动划分：设置全局种子值，软件自动生成四面体网格。

手动调整：用Mesh Edit工具，可以手动调整一些不合适的网格形状。

优点：操作简单，尤其是应对复杂结构很方便。

缺点：网格质量不稳定，形状容易不规则。

2、结构化网格划分（Structured Meshing）

这种方法特别适合几何规则的零件，比如矩形块或者圆柱体。

映射网格（Mapped Meshing）：对于矩形区域，可以生成规则排列的网格。

扫掠网格（Swept Meshing）：适合具有旋转对称性的零件，比如管道或者轴类零件。

优点：网格整齐，计算效率高。

缺点：只能用于形状规则的零件。

3、设置划分参数

划分网格时，设置参数很关键：

种子值（Seed Size）：控制单元大小，值越小网格越密。

偏移因子（Bias Factor）：调整网格逐步变密或变疏，比如在受力集中的地方设置更密的网格。

单元类型选择：要根据分析需求选择，比如应力分析用C3D8.热分析用DC3D8.

三、怎么让网格更合理

1、分区划分更科学

如果模型特别大，可以先把模型分成几个部分，比如局部加密区域和全局粗划分区域，这样既能保证精度，又能减少计算量。

2、先粗后细，逐步优化

先用较大的网格快速预览模型分析效果，等确定关键区域后，再局部细化，这样能省不少时间。

3、避免扭曲和拉伸

尽量让网格单元形状接近正方体或正六面体，避免长条形或扭曲形状，因为这些容易在计算时出错。

4、预判应力集中区

在有尖角、孔洞、接触面的位置，优先设置密集网格，这些地方往往是应力集中点，网格越细，结果越准确。

结语

总之，Abaqus怎么优化网格质量 Abaqus网格怎么划分，核心就是选对网格类型、合理设置参数，并且根据分析需求灵活调整。掌握这些技巧，才能在实际操作中提高Abaqus的仿真精度和效率，希望本文能帮助到正在做有限元分析的朋友们。
