怎样用Abaqus开发疲劳分析 Abaqus如何评估热疲劳

怎样用Abaqus开发疲劳分析Abaqus如何评估热疲劳这两个问题在实际工程模拟中具有极强的应用价值。疲劳是结构在周期载荷下最常见的破坏模式之一，热疲劳则涉及温度变化与力学应力的交互作用，属于多场耦合问题。Abaqus具备强大的非线性分析能力与多物理场模拟功能，为疲劳与热疲劳问题的模拟提供了技术支撑。本文将详细讲解如何用Abaqus进行疲劳分析、热疲劳评估，并延伸探讨子模型技术在疲劳问题中的应用策略。

一、怎样用Abaqus开发疲劳分析

在Abaqus中直接进行疲劳寿命预测并不是标准模块提供的功能，但用户可以通过结果后处理、Python脚本开发、Abaqus与Fe-safe耦合等方式实现疲劳分析功能。

1.使用Fe-safe进行疲劳分析集成

Fe-safe是Dassault旗下专为疲劳分析开发的软件，支持与Abaqus紧密耦合：

在Abaqus中完成静力分析或循环载荷分析

在Job模块输出\.odb结果文件（包含应力、应变、载荷循环数等信息）

打开Fe-safe并导入odb文件，设置材料S-N曲线或应变-寿命E-N曲线

定义循环载荷类型（恒幅、变幅、双轴、热力耦合等）

选择评估准则（如Dang Van、Smith-Watson-Topper等）

运行后获得每个节点的疲劳寿命、损伤率分布

2.自定义脚本分析疲劳寿命

对于不使用Fe-safe的情况，也可以通过以下方法构建疲劳分析流程：

在Abaqus中完成结构加载分析（通常为多个Step叠加）

使用Python脚本读取odb文件中的应力-应变数据

编写Morrow或Basquin疲劳模型公式，根据节点数据计算循环应力幅值与疲劳寿命

可结合NumPy与Matplotlib进行后处理和图形展示

3.利用Abaqus/CAE可视化识别关键区域

虽然Abaqus默认不输出疲劳寿命，但可以利用以下技巧提前定位疲劳风险区域：

使用最大主应力场识别拉伸区

提取von Mises应力周期分布，查找最大加载变幅处

采用History Output观察关键点随时间的应力响应曲线

4.多载荷路径疲劳

在一些结构（如悬臂梁、轴类构件）中，多个载荷路径交替出现，此时可在Abaqus中建立多Step分析，并将各Step的最大最小应力提取后再进行循环疲劳推算，这种方式适用于变工况寿命预测。

二、Abaqus如何评估热疲劳

热疲劳是指材料在温度循环或热梯度作用下，因热胀冷缩交替变化而产生的应力集中和材料损伤现象，常见于发动机部件、焊缝区域等高温构件。Abaqus可通过热-结构耦合分析模拟此类问题。

1.建立温度场载荷

在CAE中创建Step，选择“Coupled Temperature-Displacement”类型

定义温度边界条件：如施加时间依赖型温度曲线，模拟加热-冷却循环

使用Amplitude模块创建循环温度函数，如周期性升温降温

2.设置材料热属性

在Material属性中添加热膨胀系数（CTE）、热导率、比热容

若材料性能随温度变化显著，应建立Temperature Dependent表格

3.网格划分与热梯度处理

热疲劳常发生在温度梯度明显区域，网格应在热边界或厚度方向加密

注意不同材料热膨胀不一致处需增加接口接触设置，如焊缝模拟

4.考虑热-力耦合影响

热疲劳应力不仅来源于温度变化，还受力学边界影响

可以设置固定边界或约束模拟结构在受热状态下不能自由膨胀的现实情况

在结果分析中观察主应力循环幅值、节点温度变化与应力集中位置的对应关系

5.后处理与评估

提取多个循环后的应力幅值曲线，判断稳定状态是否形成

对于材料存在循环硬化或软化，可考虑引入塑性模型进行多循环模拟

热疲劳的寿命估算可通过温度-应力历史叠加，结合疲劳寿命模型间接计算

三、Abaqus子模型技术在疲劳仿真中的实战应用

在实际疲劳模拟中，为了提高分析效率与关键区域精度，Abaqus常配合使用子模型技术对局部进行细化分析，这种方式对资源有限但精度要求高的工程任务非常有效。

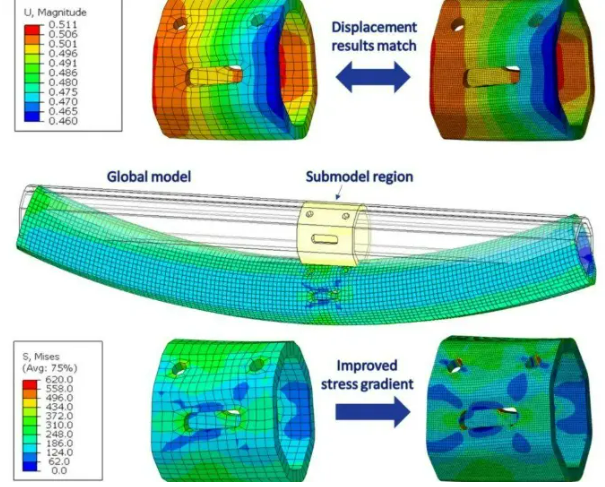

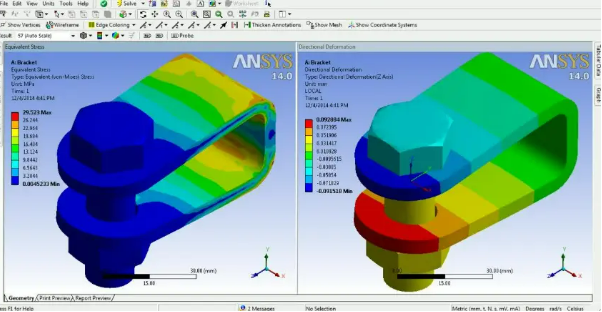

1.子模型原理介绍

全局模型用于模拟整体受力、温度环境影响

局部子模型提取关键区域（如焊缝、连接口、孔洞）单独建模

通过“Submodel”边界条件继承全局模型的位移、温度结果

2.操作流程

在全局模型中分析完毕后，保存.odb文件

在子模型中定义相同位置的几何体，进行精细划分与材料设置

在Step模块添加子模型边界驱动（通过Import from job获得位移或温度）

子模型中再进行疲劳应力集中计算或导出用于Fe-safe分析

3.优势分析

避免在整个模型中均匀加密网格造成的庞大计算量

保证局部疲劳分析的应力应变结果足够精细

可在多个子模型上并行计算，提升模拟效率

4.应用案例举例

飞机起落架某一接头区域

高温高压下的涡轮叶片根部

焊接部件中的缺陷附近应力集中的位置

怎样用Abaqus开发疲劳分析Abaqus如何评估热疲劳这两个问题不仅要求对软件功能熟练掌握，更要求在建模理念上具备足够的工程逻辑与物理理解能力。通过本文介绍的Fe-safe集成分析、Python脚本后处理、热耦合模拟、子模型细化策略等一系列手段，可以在Abaqus平台上搭建完整的疲劳评估体系，真正做到在仿真阶段预测结构寿命与风险分布，为产品设计提供可靠依据。
