Abaqus如何设置间隙接触怎样用 Abaqus设计接触关系

abaqus如何设置间隙接触怎样用 Abaqus设计接触关系是结构非线性分析中不可忽视的一部分，尤其在涉及多体接触、组件装配或零部件间间隙存在的工程问题中显得尤为关键。Abaqus作为一款功能强大的有限元仿真平台，其接触模块提供了丰富的参数控制和高度灵活的定义方式。本文将围绕“间隙接触设置”与“接触关系设计”两大方面展开细致操作讲解，并扩展分析其在热-结构耦合问题中的应用实践。

一、abaqus如何设置间隙接触

在结构分析中，考虑间隙接触是解决装配误差、预紧载荷作用下的局部应力集中等问题的关键。Abaqus中通过标准或显式求解器均可实现对间隙接触的精确建模，操作步骤如下。

1.定义接触对（Interaction）

在Model模块中，点击“Interaction”→“Create Interaction”，选择“Surface-to-surface Contact”，设置如下参数：

Type：选择“Mechanical”；

Interaction Type：选择“Surface-to-surface contact”；

Step：选择分析步骤（如Initial Step或Loading Step）；

Contact Pair：选择主从面（主面一般刚性更强），尤其在存在几何不对称时要注意主从面方向一致。

2.设置接触属性（Contact Property）

在“Interaction Property”中定义接触行为，关键参数如下：

Tangential Behavior：勾选“Frictionless”或设置摩擦系数（使用Penalty或Lagrange方法）；

Normal Behavior：选择“HardContact”，并勾选“Allow separation after contact”；

Clearance（InitialGap）：在“Adjust”选项中，设置“InitialClearance”值，或从几何模型中自动识别。

其中，“Allow initial overclosure”允许主从面初始有重叠，而“Initial Clearance”则是模拟实际存在的安装间隙。

3.激活间隙检测与追踪

在步骤控制中，应确保激活接触状态检测（Contact Tracking）：

在Step模块中进入分析步骤设置；

在“Incrementation”中适当调整时间增量；

在“NLGeom”中勾选“On”，确保考虑几何非线性。

4.网格划分与接触精度提升建议

间隙接触对网格划分质量要求较高，推荐：

接触面使用“Structured”网格；

网格划分控制主面比从面更精细；

检查网格重叠区域是否过大，避免数值震荡。

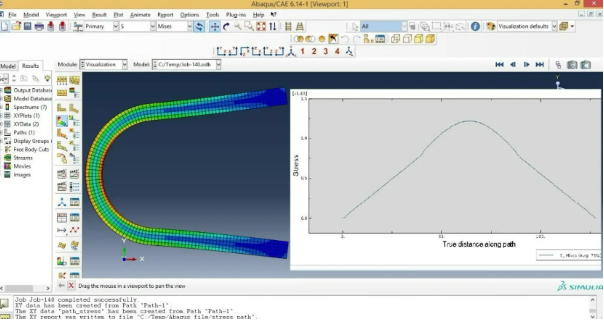

5.结果后处理分析

通过Visualization模块，勾选“Contact Status”与“Contact Pressure”变量，评估是否成功建立接触对、接触区域压力分布是否合理。如果间隙未被闭合，可能是加载路径不充分或初始设定不合理。

二、怎样用Abaqus设计接触关系

在复杂机械结构中，接触关系设计往往不只是简单地让两个表面“相互作用”，还涉及到受力传递路径、接触刚度、边界非线性等综合因素。Abaqus提供多种接触设计手段来应对不同场景。

1.选择接触形式：常规vs连续vs分离

Surface-to-surface contact：适用于大面积、明确主从面关系的结构接触；

Node-to-surface contact：用于刚体与柔性体的快速接触建模；

Tie constraint：不考虑接触滑动，仅作为粘结，可用于焊接或胶接场景；

Contact Pair（General Contact）：适合装配体中零部件接触不确定性较高的模型。

2.接触控制参数设计

通过对Interaction控制参数的调节，可实现不同接触行为：

设置“Separation after contact”为True，允许在载荷解除后接触解除；

使用“Softened contact”设置，模拟橡胶类材料接触；

接触刚度调节（默认由自动接触算法决定，也可手动指定Stiffness）。

3.多体接触系统设计思路

在总装模型中，采用分组策略划分Interaction组；

对于影响关键受力路径的接触对，单独设置Contact Property，设置不同摩擦条件；

若某些部件始终保持贴合关系，可使用Tie替代真实接触计算，提升计算速度。

4.热接触耦合与非线性设计

Abaqus允许在接触对中嵌入热传导行为：

在Interaction Property中勾选“Thermal Conductance”；

设定“Heat Transfer Coefficient”（单位W/m²·K）；

同时在Step模块中启用Coupled temperature-displacement分析，保证热-结构耦合收敛。

5.常见建模错误及排查方式

接触穿透：检查网格质量或调整接触刚度；

无接触响应：确认主从面法线方向、初始间隙设置是否合理；

接触震荡：细化时间步长、增大光滑接触区。

三、Abaqus中热传导与结构应力场的耦合方法

在结构受热变形或高温环境工况下，仅考虑单纯结构强度是不足够的。热-力耦合是Abaqus的重要功能之一，适用于高温管道、电子封装、焊接残余应力等工况模拟。

1.建立热-结构耦合分析步骤

在Step模块中，创建“Coupled temperature-displacement”步骤；

设定加载时间（Time Period）与非线性选项（NLGeom=ON）；

若温度变化剧烈，建议启用自动时间步长（Automatic Incrementation）。

2.材料中定义温度相关属性

在Material模块中输入热属性：

Density（密度）；

Specific Heat（比热容）；

Conductivity（热导率）；

若材料为金属，还需定义“Thermal Expansion”参数。

3.施加温度边界与初始温度

使用“Predefined Field”定义初始温度场；

在Load模块中施加温度载荷（Temperature BC）；

若存在对流、辐射条件，可通过Film Condition或Radiation设定。

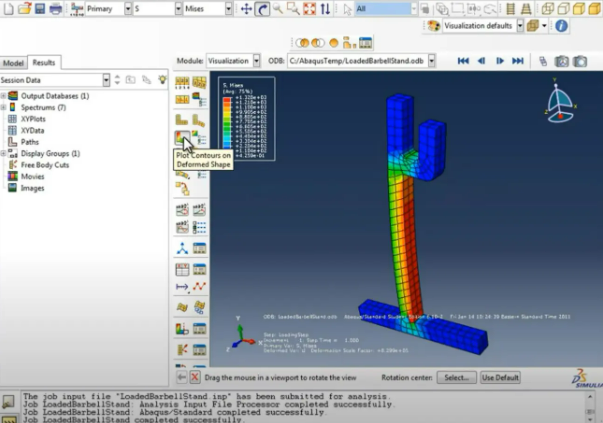

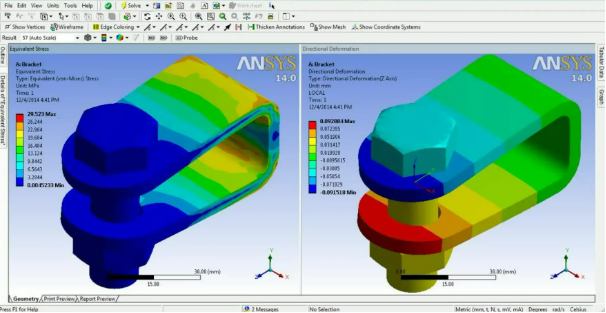

4.后处理分析温度-应力响应

在Visualization中查看：

温度分布：Temperature；

热应力场：Mises Stress、Principal Stress；

位移响应：U、UR字段。

abaqus如何设置间隙接触怎样用Abaqus设计接触关系这一主题不仅涵盖了接触建模的具体实现，也在热耦合、非线性边界条件控制上提供了系统思路。在工程应用中，合理设置接触关系、精细定义接触属性，将直接影响仿真结果的准确性与可信度。通过对这些功能的深入理解与灵活运用，可使工程师在Abaqus中建立更具物理真实性的模型，解决实际复杂工况下的结构设计与评估问题。
