Abaqus怎么模拟振动问题 如何用Abaqus设置振动分析

Abaqus怎么模拟振动问题如何用Abaqus设置振动分析是许多结构动力学工程项目中最常见也最关键的问题之一。无论是桥梁、机械构件、电子封装，还是航空航天领域的结构件，振动响应分析都是评估设计可靠性的重要指标。Abaqus作为一款广泛应用于非线性有限元计算的软件平台，不仅在静力学中表现优异，在动力学特别是模态分析、频率响应分析和瞬态响应分析方面同样具备强大功能。本文将围绕“如何模拟振动问题”“设置振动分析步骤”以及“延申关键词：阻尼建模”三方面展开详细探讨。

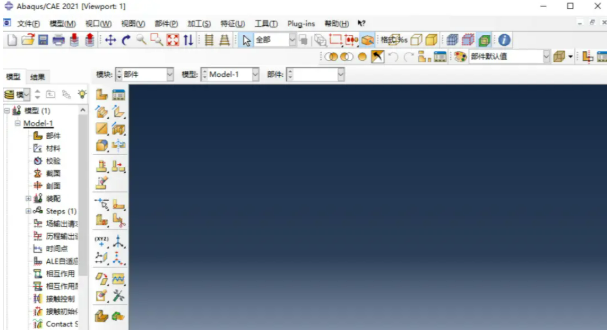

一、Abaqus怎么模拟振动问题

Abaqus模拟振动问题的核心在于识别系统的动力特性，包括固有频率、振型、频域响应与时域响应等。在实际工程中，这类分析往往用于判断结构的共振风险、响应幅值和疲劳寿命等。

1.模态分析

模态分析是振动模拟的第一步，主要用于识别结构的固有频率和对应的振型。操作步骤如下：

在Step模块中创建新的分析步，类型选择“Frequency”；

设置提取的模态数量（通常根据结构自由度和频率范围而定）；

在“Solver Controls”中根据模型规模决定使用Lanczos或Subspace迭代方法；

若为几何非线性结构，应勾选NLGEOM选项并配合预应力载荷初始化。

2.频率响应分析

用于模拟结构在不同频率激励下的响应，如正弦激励、地震波作用等。建模步骤如下：

创建“Steady-State Dynamics”分析步；

施加频率载荷，如力、加速度或位移激励；

在“Amplitude”模块中设置载荷随频率变化的幅值函数；

激活阻尼参数（如材料阻尼或全局Rayleigh阻尼）以控制响应幅度；

设置输出请求（Output Requests）为“Frequency Response”。

3.瞬态响应分析

用于研究时域内的振动响应，适合地震、撞击或非线性动态加载等。操作流程如下：

创建“Dynamic,Implicit”或“Dynamic,Explicit”分析步骤；

设置时间总长和初始时间步（如0.001s），确保响应精度；

定义时间载荷，如冲击力、爆炸荷载、跌落事件等；

在Interaction中激活接触行为，考虑接触引起的反弹和碰撞；

在Step中开启NLGEOM选项，处理大变形动力响应。

4.后处理与结果解读

在Visualization模块中，可提取：

模态结果：Eigenvalue（固有频率）、EigenmodeShape（振型图）；

频率响应结果：幅值-频率曲线、共振点识别；

时域响应结果：位移-时间曲线、加速度时间历程等；

使用路径工具创建特定截面节点的响应提取结果。

二、如何用Abaqus设置振动分析

振动分析的设置需要对结构动力学基本原理有一定认识，同时在Abaqus中合理选择模块、控制参数和边界条件配置。以下以模态+频率响应分析为例展开说明。

1.建模与材料定义

在Part模块中建立几何模型，注意简化不影响振动特性的局部细节；

在Material模块中除常规弹性参数外，建议定义密度（Density）；

若考虑阻尼，在材料属性中定义“Viscoelastic”或在Step中添加全局Rayleigh阻尼参数（Alpha、Beta）；

建立Section并赋予材料属性，划分网格时选择动态稳定的单元类型（如C3D8R、S4R等）；

2.边界与载荷设置

对振动模型施加必要的固定边界条件，如固支、铰支；

若为受激振动分析，在Load模块中施加动态载荷，如基座加速度或周期性力；

使用Amplitude模块定义载荷频率变化曲线，例如正弦波、白噪声等；

对地震分析，建议加载地震波形加速度历史数据，作为位移或速度边界。

3.设置分析步骤

首先添加Frequency分析步，提取模态；

紧接着添加Steady-State Dynamics步，在此基础上导入模态作为基础；

确保使用“Modal Superposition”方法提高计算效率；

若为瞬态响应分析，则直接跳至Dynamic步骤；

选择适合的时间积分方法：隐式适用于中小型结构，显式适合大规模、高非线性场景。

4.控制参数与计算精度设置

设置最大最小时间步，启用自动时间步长调整；

在Step模块中对积分精度、震荡控制参数进行调节；

对于高阶模态，建议提取10阶以上模态以确保频域响应覆盖完整范围；

启用Mass Scaling以提高显式动力学计算效率。

5.输出与验证

定义History Output并提取关键节点响应；

检查模态与频域响应是否符合理论预期或实验数据；

比较不同边界条件下模态变化情况，验证建模合理性；

可将响应结果导出为CSV数据，用于MATLAB或Python进一步分析。

三、Abaqus中阻尼建模的方式与建议

在振动分析中，阻尼对系统的能量耗散和共振控制起着决定性作用。Abaqus提供了多种方式设置阻尼，从材料本构阻尼到全局阻尼模型，均可满足工程建模需求。

1.材料内建阻尼

在Material模块中，勾选“Damping”选项；

输入结构阻尼比（通常0.02\~0.05），表示材料内部能量耗散；

适用于非金属、复合材料等高耗能结构。

2.Rayleigh阻尼模型

通过公式C=αM+βK，其中α为质量阻尼系数，β为刚度阻尼系数；

在Step模块中手动输入α与β，或通过模态分析拟合获得；

通常选用β控制高频阻尼，α控制低频响应。

3.结构阻尼

在模态叠加分析中使用Complex Eigenvalue方法，设置结构阻尼比；

可直接模拟阻尼对共振峰值的抑制效果；

适用于高频或多体系统。

4.非线性阻尼模拟方法

利用“Connector”模块构建具有非线性阻尼特性的元件；

使用“Dashpot”模拟粘性阻尼或能量吸收组件；

配合Explicit求解器可实现撞击缓冲等场景模拟。

5.常见问题及优化建议

阻尼设置过小可能导致共振剧烈，过大则可能掩盖真实响应；

建议通过实验数据反标阻尼参数；

若系统频率跨度大，可使用频段分段阻尼参数设置；

后处理时可观察响应衰减率评估阻尼效果。

Abaqus怎么模拟振动问题如何用Abaqus设置振动分析这一主题不仅覆盖了从模态提取、频率响应到时域响应的全过程，还结合实际工程需求引入了阻尼建模的具体操作。掌握这些技巧后，工程师可更精确预测结构在实际服役过程中的动态表现，为结构优化与可靠性评估提供坚实基础。
