Abaqus怎么优化散热设计 Abaqus如何减少热分析误差

Abaqus怎么优化散热设计Abaqus如何减少热分析误差是许多电子工程、汽车结构、能源设备开发领域中常见的课题。热管理已经不仅仅是一个简单的传热问题，更牵涉到材料响应、结构布局、边界耦合等多重因素。借助Abaqus的有限元热分析能力，工程师能够在设计阶段就提前预估发热趋势、优化散热通道，并通过多物理场分析控制误差源，提高整体设计精度和运行效率。

一、Abaqus怎么优化散热设计

在现代工程系统中，优化散热设计的目标不仅是降低温度峰值，更要避免局部热点、实现热均衡，同时保证结构完整性与功能稳定性。Abaqus在这方面的应用，主要依赖其稳态与瞬态热分析模块、热-结构耦合能力，以及对材料热特性的高度可控性。

1.热源建模与分布调控

Abaqus允许用户在零部件表面或体积中设置内部热源，可以是固定功率、随时间变化的脉冲源，也可以通过用户子程序（如HETVAL）实现非线性热流定义。

在Load模块中设置“Body heat flux”或“Surface heat flux”；

对于非均匀发热元件，可导入.csv热源分布文件；

若热源与电流或压力相关，可采用子程序耦合电-热模型。

2.散热路径设计与对流设置

散热不完全取决于材料导热性，还需考虑热量如何通过对流、辐射等方式释放。Abaqus提供了灵活的边界层设置来模拟散热通道：

在Interaction模块中选择“Film condition”，设定对流换热系数与环境温度；

对自然对流与强制对流可分别设置不同的h值；

对于风冷系统，可使用CFD软件计算得出的边界层参数作为输入。

3.散热器材料与接触界面优化

良好的散热设计离不开高导热材料的合理布局与接触界面热阻的控制。Abaqus支持定义各向异性导热性，适合复杂复合材料：

材料属性中设置“Thermal conductivity”并启用各向异性选项；

接触面可设置“Gap conductance”或“Thermal contact”属性模拟界面导热性能；

对于热垫片或导热胶，推荐使用薄层单元（shell或cohesive）简化建模。

4.热优化的迭代方式

借助Abaqus与Isight的联动，工程师可以进行自动化的多目标优化，如同时最小化温度最大值与温度梯度：

设置设计变量如热源强度、材料厚度、散热器面积；

定义约束条件如温度不得超过某值；

通过DOE实验计划找出最优散热方案组合。

二、Abaqus如何减少热分析误差

要想使Abaqus的热分析结果更贴近真实工况，就必须在建模细节、网格划分、边界条件、材料参数和求解设置上全方位控制误差源。热分析的误差大多来源于简化假设、参数不准确和求解精度问题。

1.材料热参数的真实采样

Abaqus默认使用恒定热导率，但大多数工程材料的导热性是温度相关的。使用温度-热导率曲线或表格可以显著提高模拟精度：

在Material模块中设置“Temperature dependent”；

输入不同温度下的热导率、比热容、密度；

对于复杂合金材料，建议参考标准数据库（如NIST、ANSYS材料库）。

2.网格划分对热流密度影响显著

热流梯度集中区域如果网格过大，将导致热点模拟失真。推荐使用局部加密策略：

网格模块中启用局部种子划分，控制单元尺寸；

对接触区域使用精细网格，捕捉热阻变化；

若需要更精细控制，可使用Structured Sweep网格提升稳定性。

3.时间步与收敛设置

瞬态热分析中时间步的选择直接影响精度与效率。过大时间步会错过温度变化细节，过小则导致计算时间增长甚至数值发散：

设置自动时间步控制（Auto time stepping）；

若温度突变剧烈，建议初始步为1e-3\~1e-2；

启用nonlinear geometry（NLGEOM）防止热胀效应忽略。

4.接触热阻误差处理

接触热阻是最常见的热误差来源之一，尤其在多零件组合时尤为突出。Abaqus支持通过“Thermal contact conductance”手动设置热阻大小：

可以设为恒定值或定义为接触压力的函数；

若接触导热与温度相关，可写子程序定义函数形式；

确保接触面匹配良好、接触算法设定为Penalty或Hard。

三、Abaqus耦合热应力分析与结构完整性评估

散热设计不仅仅关乎温度控制，还涉及热膨胀带来的结构变形与残余应力问题，尤其是在高温、冷热交替条件下，热应力分析成为必需。Abaqus通过热-结构耦合分析提供了完整路径支持。

1.顺序耦合与直接耦合方式

热结构耦合通常采用顺序耦合方式，即先进行热分析，获取温度场后施加到结构分析中：

Step1：Heat transfer step，求解温度分布；

Step2：Static General step，将Step1的结果施加为预应力场；

在Load模块中选择“Predefined Field”→Temperature→From results。

若需考虑热-力实时互动，如热变形反馈至接触状态改变，则需启用Coupled Temperature-Displacement分析步骤。

2.热应力集中识别与设计改进

分析结构的热膨胀路径，识别因热变形而造成的应力集中点，对潜在破坏点进行结构修补或材料替换：

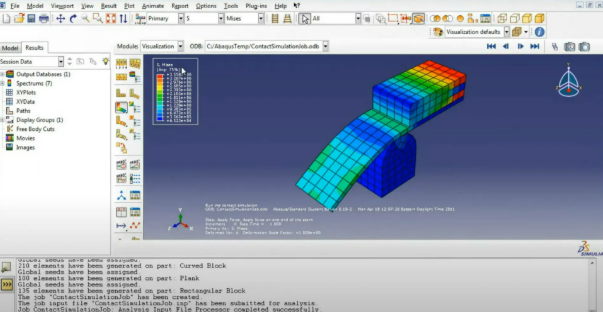

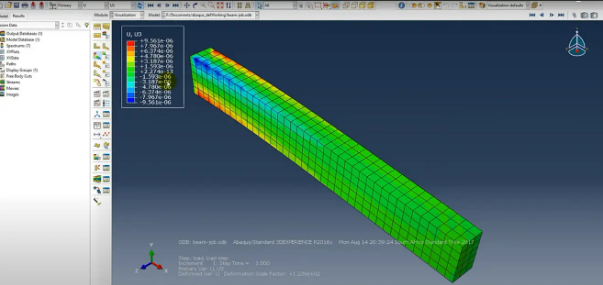

Results模块中可查看vonMises应力、热变形等结果；

若在焊接或连接件处应力集中，应通过圆角设计或减应力槽缓解；

对玻璃、陶瓷等脆性材料，建议设置热冲击系数作为安全指标。

3.热疲劳寿命预测

在周期热载荷作用下，结构将经历膨胀与收缩的循环，Abaqus可与fe-safe联动预测热疲劳寿命：

设置温度随时间变化的循环加载；

导出温度-应力曲线作为fe-safe输入；

获取局部疲劳寿命分布，指导加强设计。

总结

从热源布置、边界传热建模，到材料非线性参数定义，再到结构耦合效应考虑，Abaqus怎么优化散热设计Abaqus如何减少热分析误差这一课题覆盖了多个层级的工程决策内容。正确使用Abaqus进行散热仿真不仅能提升热控效果，更有助于延长产品使用寿命、减少结构应力失效，实现热管理与结构安全的双重目标。掌握好每一个细节，是工程仿真人员提升竞争力的关键。
