Abaqus怎么模拟复合材料 Abaqus如何优化材料参数

在现代工程设计中，复合材料以其轻质高强、可定制各向异性等优势，被广泛应用于航空航天、汽车制造、运动器材等领域。而Abaqus作为一款高级有限元仿真工具，提供了强大的复合材料建模与分析功能，能够实现层合板、多向铺层、失效分析等多种复合行为的高精度模拟。同时，若想进一步优化性能，材料参数的反演与敏感性分析也成为提高材料利用效率的关键手段。本文将全面解析Abaqus怎么模拟复合材料 Abaqus如何优化材料参数两个核心问题，帮助工程人员构建高效、可靠的复合材料仿真方案。

一、Abaqus怎么模拟复合材料

在Abaqus中，复合材料建模主要依赖于 层合壳（Laminated Shell） 或 实体单元中的各向异性材料定义，并支持逐层失效、破坏准则等高阶功能。

1. 创建复合材料属性

路径：Property → Create Material

设置材料类型为“Engineering Constants”或“Lamina”;

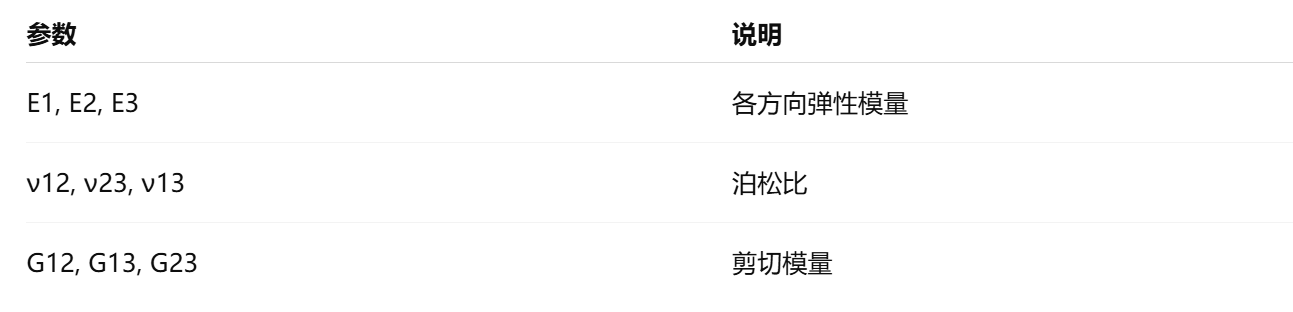

输入正交各向异性参数：

对于二维层合板，通常只定义 E1、E2、ν12 和 G12 即可。

提示：复合层板中，方向 1 通常为纤维方向，方向 2 为垂直方向。

2. 创建铺层顺序（Layup）

路径：Section → Composite Shell Section

创建一个新的“Composite”类型的Section;

在弹窗中点击“Layup”按钮，定义每一层的：

厚度(如 0.2 mm)

角度(如 0°, ±45°, 90°)

材料名(如 CFRP_Matrix)

集成点数(默认1即可)

可勾选“Symmetric”以自动镜像铺层结构;

最终形成如“[0/45/-45/90]s”这样的复合层结构。

3. 分配材料与网格控制

将上述铺层Section分配给壳体(Shell)几何区域;

在 Mesh 模块中设置壳单元类型：

推荐使用 S4R 单元(四节点壳，带缩减积分);

若为Solid结构，可使用 C3D8I(具有各向异性支持);

4. 设置分析类型与加载

使用 Static General 或 Dynamic Implicit 步进行静态/准静态分析;

若考虑层间失效，可添加 Hashin 或 Tsai-Wu 准则(通过材料模型或用户子程序实现);

加载方式可为面压力、位移约束、接触载荷等。

5. 查看各层应力与失效

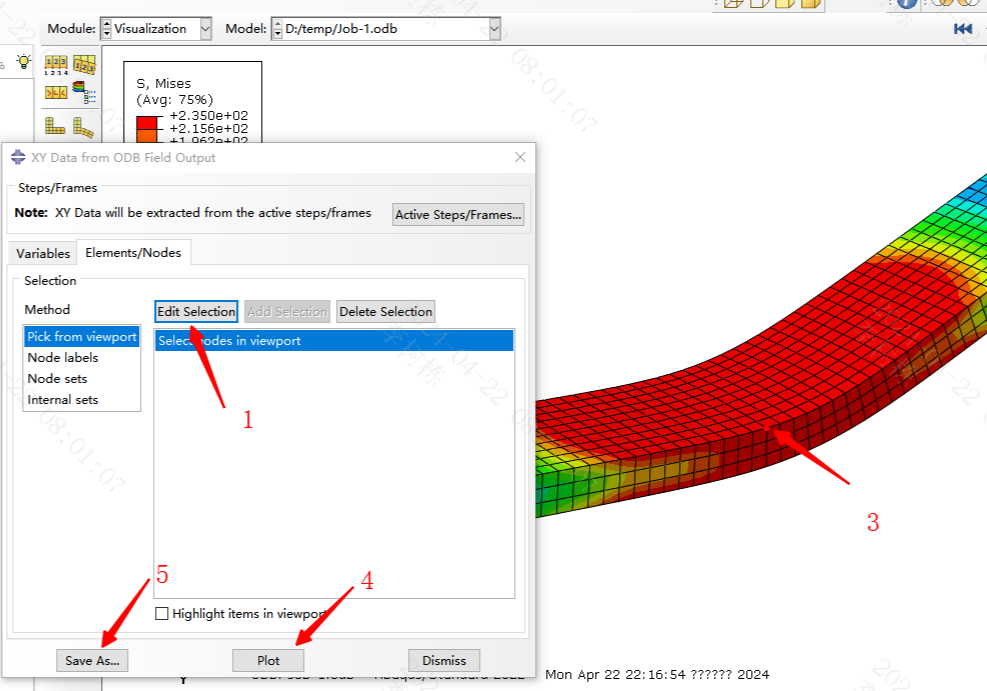

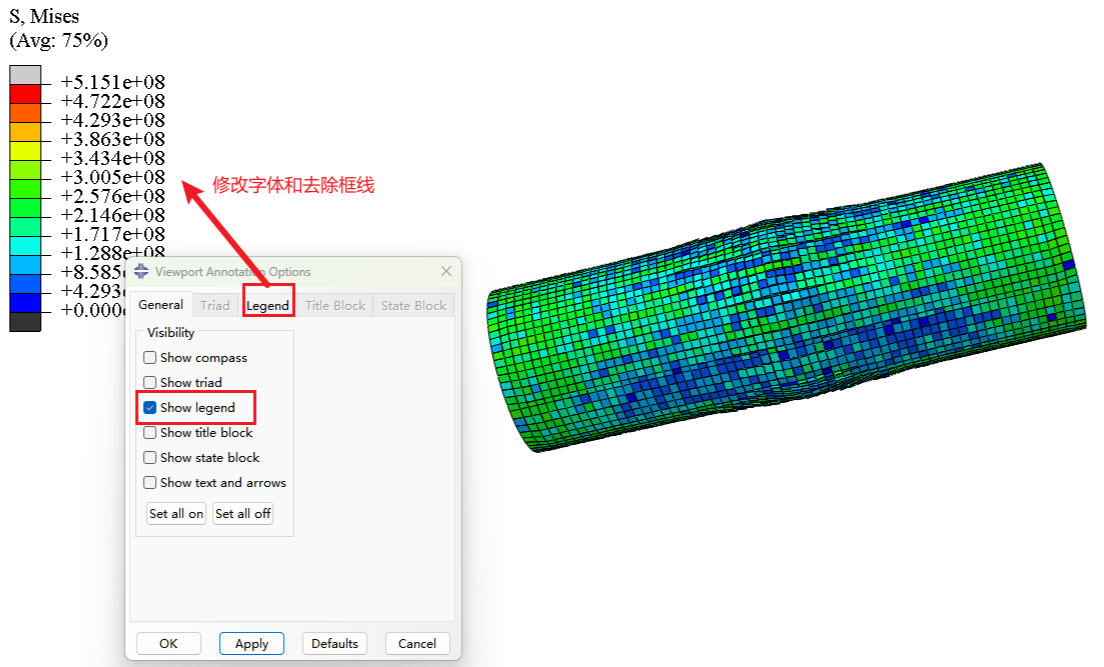

在 Visualization 模块中：

可选择 Section Points → Through Thickness Output 查看各层结果;

输出字段包括 S11. S22. S12(主轴应力)，也支持Failure Index;

可逐层显示最大剪应力、破坏层位置等数据。

二、Abaqus如何优化材料参数

复合材料设计中的一个核心问题是：如何确定最优的纤维角度、厚度、模量等参数，以满足强度、刚度或重量约束条件。Abaqus本身不提供GUI优化器，但通过下述方法可完成参数优化流程。

1. 参数化建模

在Abaqus中，将材料属性定义为可修改的变量是实现优化的第一步。

使用 Python 脚本(.py)编写模型生成代码;

将如 E1、G12、角度等写成参数形式：

E1 = 130e9 G12 = 5.5e9 theta1 = 45

模型构建、铺层设置、载荷定义、分析步骤均由脚本控制;

每次运行前修改变量即可重新生成模型。

2. 外部调用 + 参数迭代

可借助以下工具进行参数优化：

Isight(SIMULIA出品)：

与Abaqus无缝连接;

支持DOE(实验设计)、GA(遗传算法)、响应面法;

图形化设置变量范围、目标函数、约束条件;

Python + 自定义优化算法：

手写优化逻辑，如“粒子群算法”、“梯度下降”;

每轮迭代：修改参数 → 生成inp → 提交Abaqus → 读取odb结果 → 优化迭代;

示例：

from odbAccess import * odb = openOdb('Job-1.odb') stress = odb.steps['Step-1'].frames[-1].fieldOutputs['S'] maxS11 = max([v.data[0] for v in stress.values])

将 maxS11 作为目标函数，与材料参数形成一一映射;

3. 多参数组合优化示例（目标：最小质量 + 满足强度）

设计变量：每层厚度(t1t4)、铺设角度(θ1θ4)、E1、G12;

目标函数：最小化总质量;

约束条件：S11_max < σ_allow，最大变形 < 5mm;

优化输出：最优铺层路径与参数组合。

三、实用建议与经验总结

1、复合材料建模建议

采用壳单元(Shell)建模时计算效率高，适合薄板结构;

Solid单元模拟需开启 Material Orientation 并映射方向向量;

若涉及层间脱粘(Delamination)，需使用 Cohesive 单元建模界面;

分析复杂失效机制建议结合用户子程序 USDFLD / VUMAT 实现非线性损伤模型。

2、优化策略建议

初期可用手动参数扫描验证模型对各参数的敏感性;

使用Log文件或ODB批处理读取结果，减少手动干预;

可搭配MATLAB进行高级全局优化控制(通过系统调用提交job);

不建议将所有参数一次性优化，容易收敛困难，建议先固定部分变量分步优化。

总结

本文围绕“Abaqus怎么模拟复合材料 Abaqus如何优化材料参数”这两个高阶工程仿真问题，系统讲解了从材料属性定义、铺层建模到层间应力输出的完整操作流程，并结合参数化建模与外部优化框架介绍了如何反复迭代获取最优材料组合的策略。

对于从事航空航天、复材结构、轻量化设计的研发工程师而言，掌握这两大能力，不仅能帮助你构建更符合实际需求的仿真模型，更能为材料减重与结构强化提供决策依据，实现仿真驱动设计的真正落地。
