如何用Abaqus设置非线性分析 如何用Abaqus求解非线性问题

如何用Abaqus设置非线性分析 如何用Abaqus求解非线性问题是结构力学、材料工程和复杂多物理场模拟中无法绕开的重点内容。非线性问题广泛存在于大变形接触、塑性变形、蠕变、裂纹扩展等工程实际中，若未正确配置，往往会导致求解失败或结果不收敛。Abaqus作为一款高性能有限元仿真平台，提供了强大的非线性求解功能，但前提是用户必须熟练掌握其设置逻辑和操作细节，才能确保分析稳定可靠。

一、如何用Abaqus设置非线性分析

在Abaqus中，进行非线性分析的第一步是启用正确的分析步类型和关键参数。非线性分析主要分为几类：几何非线性、材料非线性、接触非线性，而Abaqus允许同时激活这些非线性行为。

1.启用几何非线性

在分析步（Step）设置中，勾选“Nonlinear Geometry(NLGEOM)”选项，是进行大变形模拟的前提：

在创建静力分析步（Static,General）时，勾选“NLGEOM=ON”；

系统将自动切换到非线性求解路径，允许结构自由变形、旋转；

特别适用于膜结构、橡胶、软体结构等柔性材料问题。

2.定义材料的非线性行为

Abaqus支持多种非线性材料模型，包括金属的弹塑性、橡胶的超弹性、土壤的黏塑性等：

选择Material模块，点击Mechanical→Plastic→Isotropic；

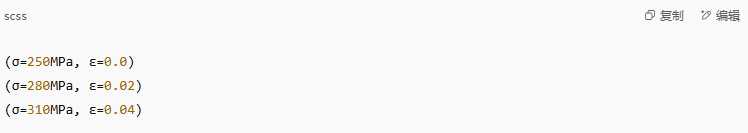

定义屈服应力-应变数据，可以是双线性，也可以导入实验数据；

超弹性可选择Neo-Hookean、Mooney-Rivlin等模型，并输入测试曲线。

3.设置接触非线性

接触问题往往涉及摩擦、间隙变化，是非线性问题的重要来源：

在Interaction模块中创建“Surface-to-Surface”接触；

勾选“Small sliding”或“Finite sliding”表示是否考虑大范围接触位移；

可设定法向行为（Hard contact、Soft contact）和切向摩擦行为（Penalty摩擦系数）；

建议启用Automatic stabilization参数减少振荡。

4.网格与单元类型选择

非线性分析中，网格质量和单元类型对结果影响更大：

建议使用四边形结构单元（C3D8R）或高级单元（C3D10）；

若变形剧烈，避免使用减缩积分单元易出现hourglass现象；

局部加密网格是提高收敛性的重要手段，特别是在接触边界、应力集中区。

5.分析控制参数

在Step模块中，应精细调控时间积分控制与非线性求解器参数：

建议使用自动时间步控制；

初始时间步设置为较小数值（如1e-3）；

设置最大最小时间步限制，避免计算失稳；

对于收敛困难的问题，可在Step中设置“Stabilization”或更换求解器为Modified Newton。

二、如何用Abaqus求解非线性问题

设置完成之后，求解非线性问题的关键在于掌握正确的收敛控制策略、分析流程与后处理技巧。非线性求解不是一次计算就能成功完成的，往往需要不断调试参数。

1.收敛问题与调试思路

非线性求解失败通常由三个方面引起：材料刚度突变、接触切换、几何塌陷。对应的处理策略包括：

减小初始加载速率，降低时间步长；

调整接触属性，例如使用soft contact降低接触刚度；

添加“Stabilization”阻尼因子，推荐初始值1e-4；

使用Field Output观察内部变量变化，如LE、PE、S等，定位异常点。

2.多步加载策略

为了提高收敛稳定性，复杂加载应分阶段加载，每步小幅增加载荷：

在每个Step中设置新的边界条件，逐级加载力或位移；

若为循环加载，可采用Amplitude模块定义周期函数；

特别适合模拟蠕变、循环疲劳、力学行为演化问题.

3.使用求解诊断功能

Abaqus提供丰富的诊断文件支持调试非线性收敛问题：

查看.dat文件中的残差、时间步、迭代次数等；

查看.msg文件中的求解信息，包括每次收敛状态；

若迭代振荡剧烈，可在Step中启用“Automatic stabilization”并调节阻尼参数。

4.后处理非线性结果

非线性问题的结果不只是变形图，还要关注材料损伤、塑性发展等过程变量：

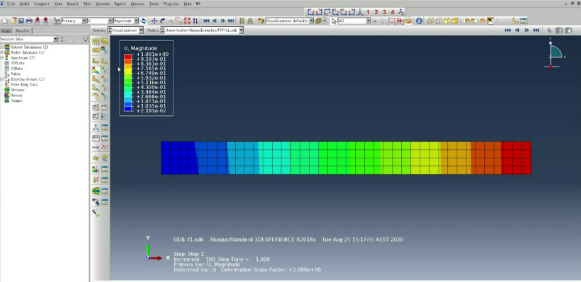

打开ODB文件，查看变形图、von Mises应力分布；

使用X-Y数据功能提取关键路径的应力-应变曲线；

可自定义Field Output增加变量输出，如SDV（状态变量）、TEMP（温度）等；

若有子程序用户场，需输出对应User Defined Variable进行验证。

三、Abaqus多场非线性耦合问题建模技巧

非线性问题并不局限于单一物理场，很多工程应用涉及热-力、电-力、流固等多场非线性耦合。Abaqus提供了完整的Coupled Analysis架构，适用于复杂耦合场景的模拟。

1.热-结构耦合分析

温度引起的热膨胀属于典型的热-力非线性问题：

Step1：创建Heat Transfer分析步，求解温度场；

Step2：在Static General分析中导入温度场作为初始场；

材料属性中启用热膨胀系数（CTE），系统将自动计算热应力。

2.电-热耦合建模

适用于芯片发热、电阻器局部温升等问题：

材料属性中启用电导率；

分析步中启用Coupled Electrical-thermal；

可自定义电流源、电势边界，系统自动计算焦耳热。

3.用户子程序实现复杂非线性行为

对非线性本构、边界或载荷行为不可预设的，可使用子程序二次开发：

UMAT/VUMAT：定义非线性材料行为；

DLOAD：定义随位移变化的载荷；

UFIELD：初始化温度、应变等状态变量；

UINTER：定制非线性接触行为函数。

总结

掌握如何用Abaqus设置非线性分析如何用Abaqus求解非线性问题的核心在于对问题本质的深入理解以及求解过程的调优控制。从NLGEOM的开启、材料和接触的细致建模，到求解失败的逐步排查，乃至多物理场非线性耦合的应用，Abaqus为高阶仿真用户提供了充分灵活性与计算能力。只有通过反复实践与系统调试，才能真正驾驭非线性求解的精髓，从而在工程模拟中获得高精度、高稳定性的仿真成果。
