Abaqus怎么看默认单位 Abaqus怎么看数值结果

在使用Abaqus进行有限元建模与仿真分析的过程中，有两个关键问题常常困扰着初学者：一是Abaqus怎么看默认单位，二是Abaqus怎么看数值结果。由于Abaqus并不像其他软件那样在界面中明确标注单位，它采用的是“单位自洽”原则，因此理解其单位体系及如何查看分析结果就显得尤为重要。本文将从实际操作和工程应用出发，深入剖析Abaqus单位体系的逻辑，并详细介绍数值结果查看的方法，帮助用户提高建模效率和结果解释能力。

一、Abaqus怎么看默认单位

Abaqus与很多CAD类软件不同，它没有默认单位设置。这意味着软件不会提示你正在使用的是米还是毫米，也不会自动将N转换为kN。Abaqus只处理数值本身，而单位的解释完全由用户决定。所有单位必须自洽，也就是说，一个模型中使用的所有物理量必须属于同一个单位系统，否则计算结果将失去工程意义。

1. Abaqus单位系统的核心原则

Abaqus执行分析时，不对单位进行任何自动换算。比如你输入一个“10”，它不知道这是10mm、10m还是10in，因此用户必须自行建立一个完整的单位系统。例如，如果你决定长度用mm，那么所有其他单位都必须随之调整，包括：

力单位：N

应力单位：MPa(N/mm²)

密度单位：kg/mm³(钢材约为7.85e-9 kg/mm³)

时间单位：s

2. 判断当前模型使用的单位体系的方法

虽然Abaqus本身不显示单位，但你可以通过以下几个方面推测当前模型采用的单位体系：

几何尺寸的数值：比如一个零件的长度是100.结合实际工程常识，可能代表100mm;

材料参数的设定：如钢材密度设为7.85e-9.表明采用的是mm-N-s单位体系;

载荷大小与应力结果：如果施加了1000单位的力，而应力结果在几十到几百之间，说明其单位可能为N，结果为MPa;

变形量合理性：若变形值为0.5.结合模型尺寸判断是否在毫米级别，从而推断是否为mm单位。

建立模型时务必保证所有参数符合所选单位体系的自洽性，否则即使模型设置正确，数值结果也将毫无意义。

二、Abaqus怎么看数值结果

完成分析之后，用户通常希望查看模型的变形、应力、位移、应变等物理量。Abaqus通过Visualization模块(即后处理模块)提供了全面的数值结果查看功能。掌握这些技巧能让你从繁杂的数据中提取关键信息。

1. 打开分析结果

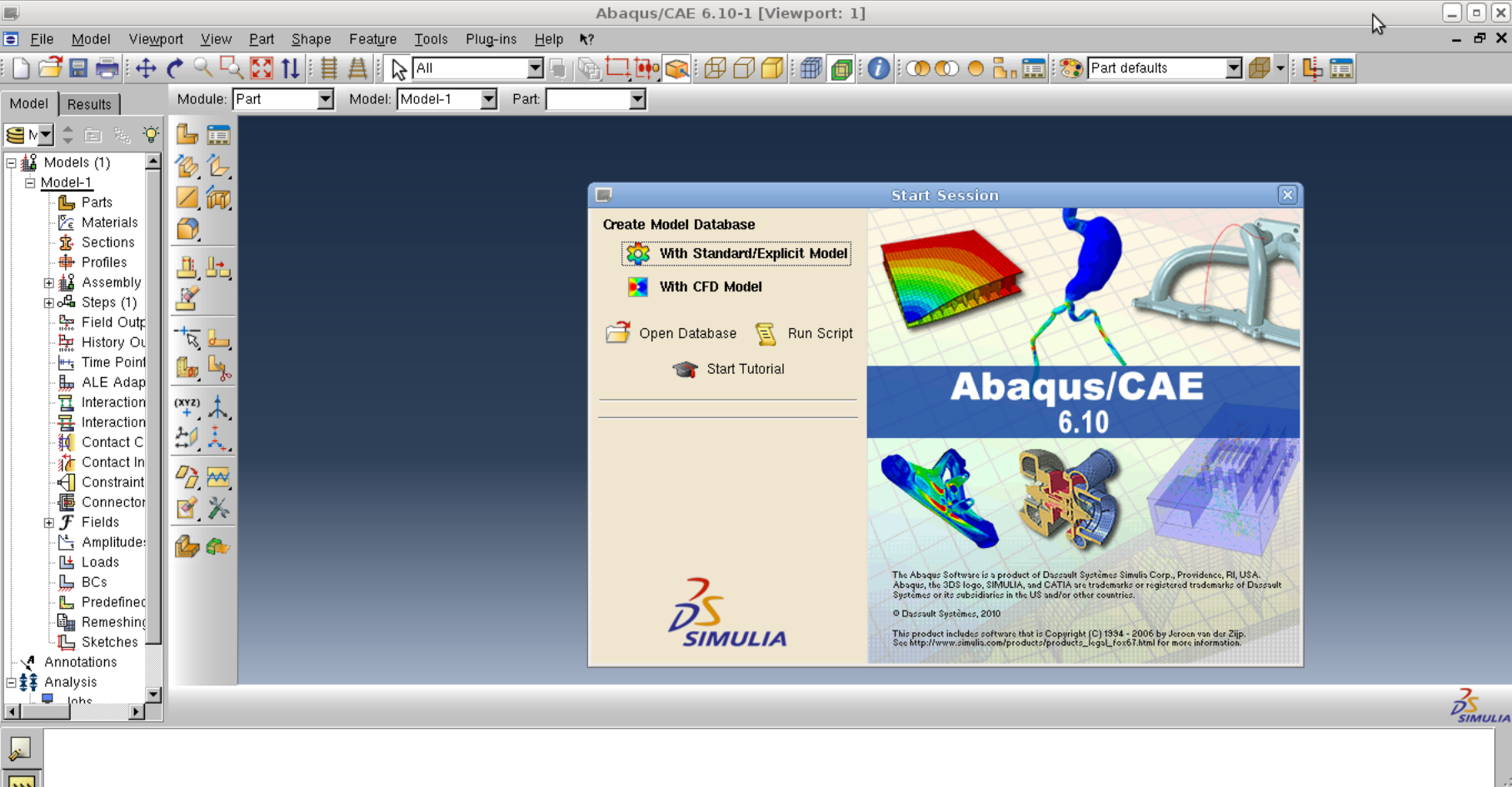

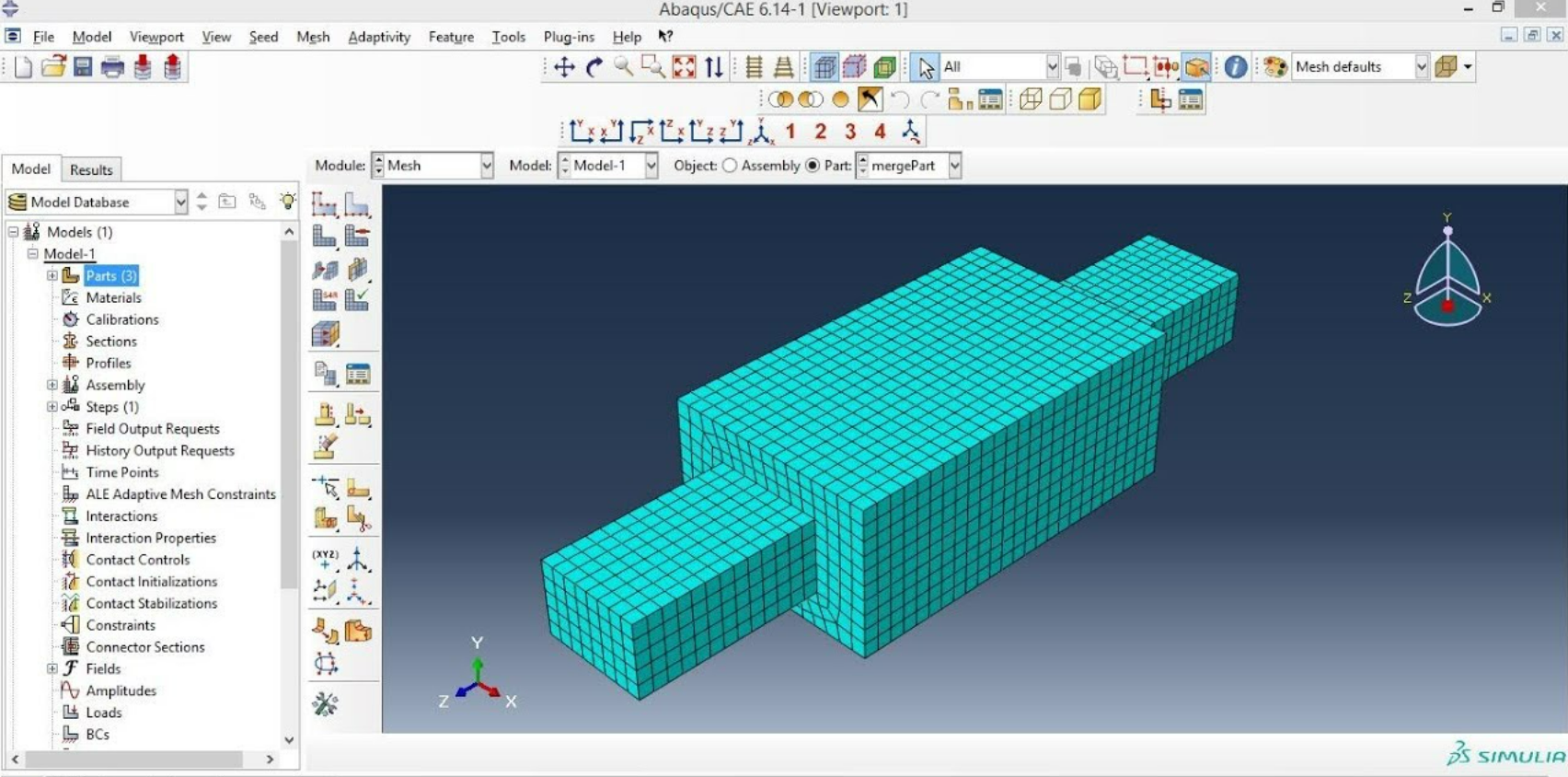

打开Abaqus/CAE;

切换至 Visualization模块;

打开你分析完成后生成的 .odb 文件(output database);

系统将自动显示分析结果初步视图。

2. 查看常见结果变量

Abaqus的结果以Field Output和History Output两种形式存在，分别用于观察空间分布和随时间变化的数据。

位移（U）：最常用变量之一，表示节点在加载后发生的位移。包括U1(X方向)、U2(Y方向)、U3(Z方向);

应力（S）：S11、S22、S33 表示主应力方向，S12、S13、S23 表示剪应力，S, Mises 表示等效应力(常用于屈服判断);

塑性应变（PEEQ）：判断材料是否发生永久变形;

反力（RF）：用于分析支撑点所承受的反作用力;

温度（TEMP）：在热传导或耦合场分析中出现。

3. 使用Field Output查看

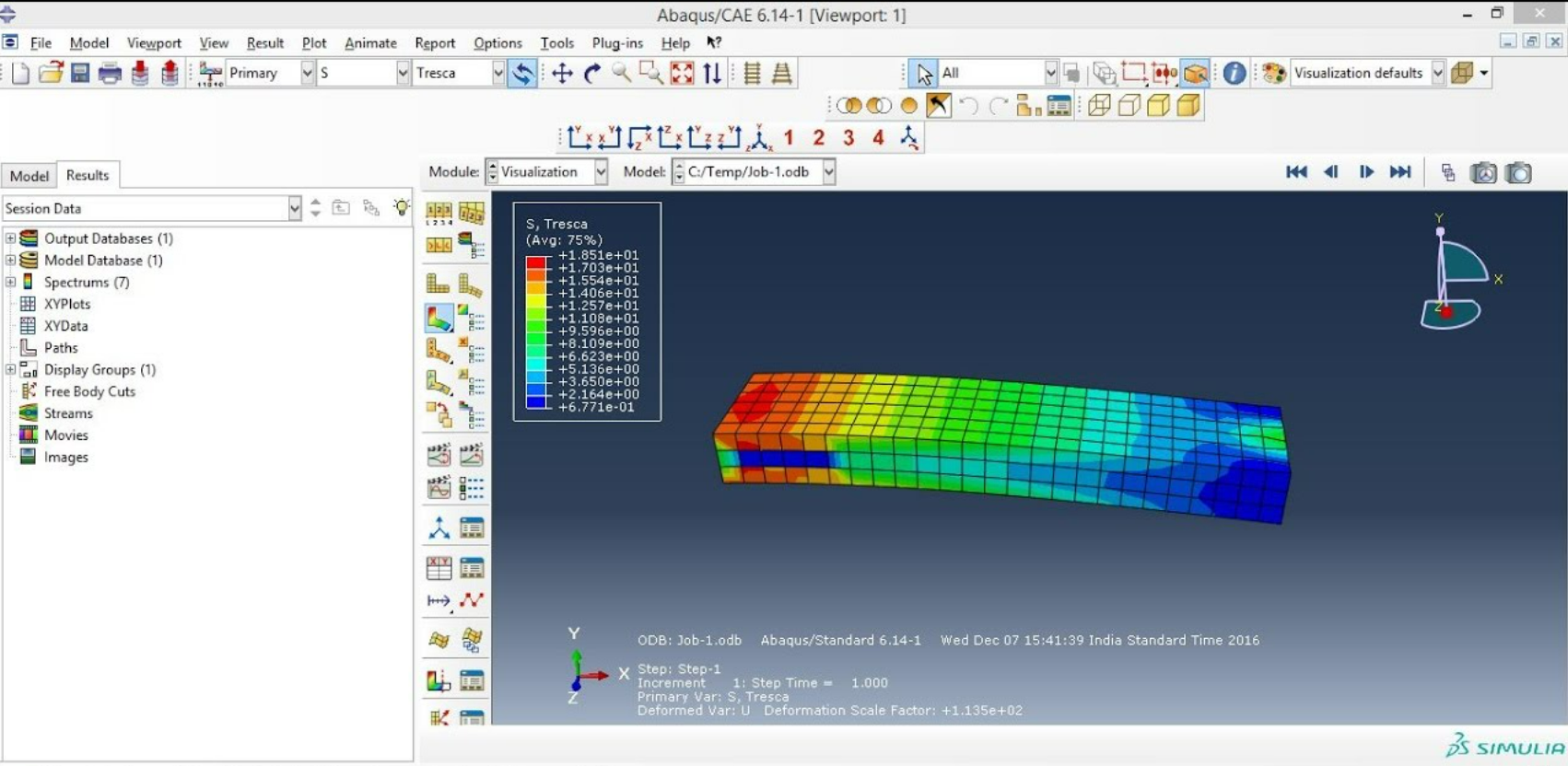

在Visualization界面左侧点击“Field Output”：

选择感兴趣的变量，比如 S, U, PEEQ;

点击OK后，在图形界面显示出对应的等值云图;

你可以通过工具栏调整等值线、颜色方案、数据范围、显示方式(如轮廓图或向量图)等。

4. 使用History Output查看

当你需要查看某一节点、某一面随时间(或加载步)变化的数据，比如反力曲线、位移-时间图：

点击菜单栏 Report > XY > Create;

选择“History Output”;

从数据库中选定分析步骤与感兴趣的变量;

提取后可生成图形，也可以导出为CSV格式，便于Excel进一步分析。

5. 数值单位与结果解释技巧

由于数值没有单位标签，正确解释结果至关重要：

位移（U）：若单位系统为 mm-N-s，U=1 则表示1mm变形;

应力（S）：S=250 表示250 MPa，应与材料屈服强度比较;

PEEQ 值：通常在0~0.3之间，过大可能说明塑性失效;

RF（反力）：如总反力为50000.若单位为N，即为50kN。

6. 数据导出与二次处理

使用菜单 Report > Field Output;

勾选你要导出的变量与节点/元素集;

选择格式为 .rpt 或 .csv;

在外部软件(如Excel、MATLAB)中进一步处理或绘图。

三、如何通过数值结果反推单位体系是否设置合理

在一些模型中，如果前期没有记录单位体系，用户也可以通过查看仿真结果的数量级来反推单位体系：

如果位移值在0.1~10之间、应力值为几十到几百：多半使用的是 mm-N-s 单位;

如果位移非常小（如0.00001）而力值巨大：说明可能单位不统一，如力用了N但长度用了m;

塑性应变值异常高或Peeq结果跳变严重：可能单位设置错误或材料属性不匹配;

反力方向反常或结果不收敛：可能是边界条件设置时误用了错误单位导致约束失效。

建议：始终在模型文档中注明所用单位体系，并统一用于建模、载荷、材料属性输入和结果解释，避免不必要的反复修改与错误判断。

总结

Abaqus怎么看默认单位 Abaqus怎么看数值结果是所有使用Abaqus的工程师必须掌握的基本技能。Abaqus不设默认单位，采用的是单位自洽原则，用户需自行建立一致单位体系;而数值结果查看主要通过Visualization模块中的Field Output和History Output完成。通过熟练掌握变量选择、结果导出、单位解释与异常判断，用户不仅能读懂仿真数据，更能有效支撑工程判断和设计优化，为高效准确地使用Abaqus打下坚实基础。
