Abaqus怎么查看单位制 Abaqus怎么查看部件尺寸

在使用Abaqus进行有限元建模与仿真分析的过程中，单位体系和部件尺寸是最基础却又最关键的两个维度。尤其对于新用户而言，“Abaqus怎么查看单位制”和“Abaqus怎么查看部件尺寸”这两个问题一旦理解不清，就可能在后续建模、材料定义、载荷施加、结果解释中出现偏差，导致仿真结果与实际工程相去甚远。本文将围绕这两个核心问题展开详解，提供思路清晰、方法实用的操作指南，帮助你正确建立模型单位体系，精准获取部件几何信息，确保后续仿真结果具备工程意义。

一、Abaqus怎么查看单位制

很多用户在建模后，常常会疑惑“这个模型是mm为单位，还是m?”“我输入的密度是7.85e-9.这个单位对吗?”实际上，Abaqus并没有单位系统的显式设置界面，它采用的是单位自洽（unit-consistent）原则。换句话说，单位完全由用户控制和统一，Abaqus本身只处理数值，不标注也不判断单位。

1. Abaqus没有“内置单位制”，你必须自己设定

在Abaqus中，你输入一个长度值“100”，它不关心是100毫米、100米还是100英寸;

所有模型输入与输出的单位都必须遵循统一的单位体系，即所有量之间的物理关系要保持一致;

Abaqus不会自动检测单位不一致，也不会报错。

2. 如何间接判断模型使用的单位体系?

虽然Abaqus不直接告诉你单位，但你可以通过模型中几个关键参数推断出所用单位体系：

查看材料密度：

若你设置密度为 7.85e-9.很明显采用的是 mm-N-s;

若密度为 7850.通常是 m-N-s。

查看施加载荷的大小：

一个作用力为1000单位，若结合结构尺寸合理推断为1000N，则可能采用N为力单位。

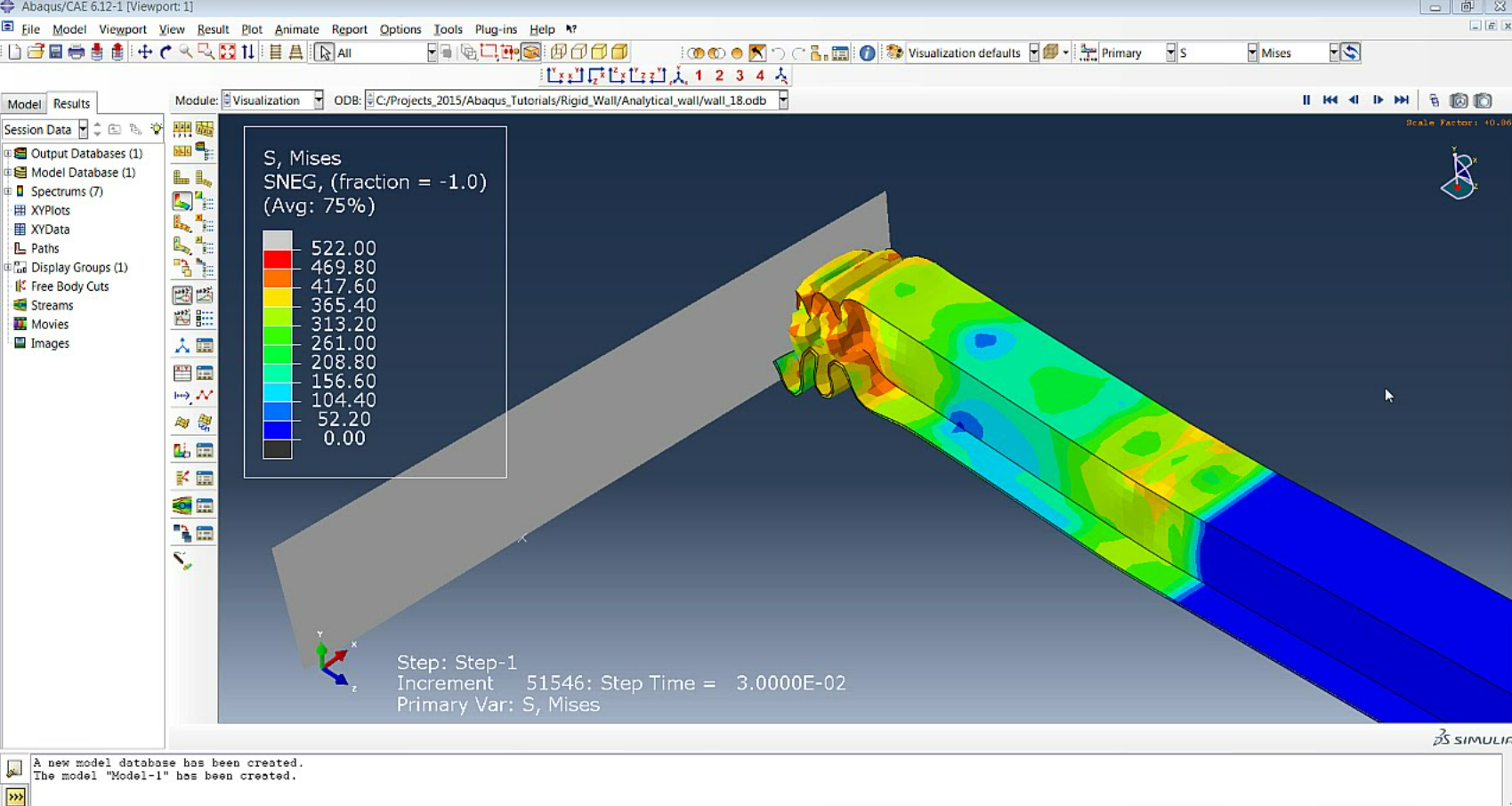

查看变形结果的数量级：

若变形量为0.2.而结构长度为100.结合经验判断应为 mm 级别的变形。

查阅模型说明或导入源信息：

若模型来自CAD导入，可以在CAD文件中查看尺寸单位;

若是他人提供模型，应要求提供单位体系文档。

3. 小技巧：在Sketch草图中手动标注单位

虽然系统不支持单位自动识别，但你可以通过“注释工具”在草图界面手动标明关键尺寸和单位，如在“Dimension”工具添加备注，说明当前使用的是mm制。这样可在多人协作中避免误解。

二、Abaqus怎么查看部件尺寸

Abaqus提供了多种方式查看零件或装配的尺寸信息，尤其在精细建模、网格划分、接触定义中，精确掌握零件尺寸是确保仿真准确的前提。

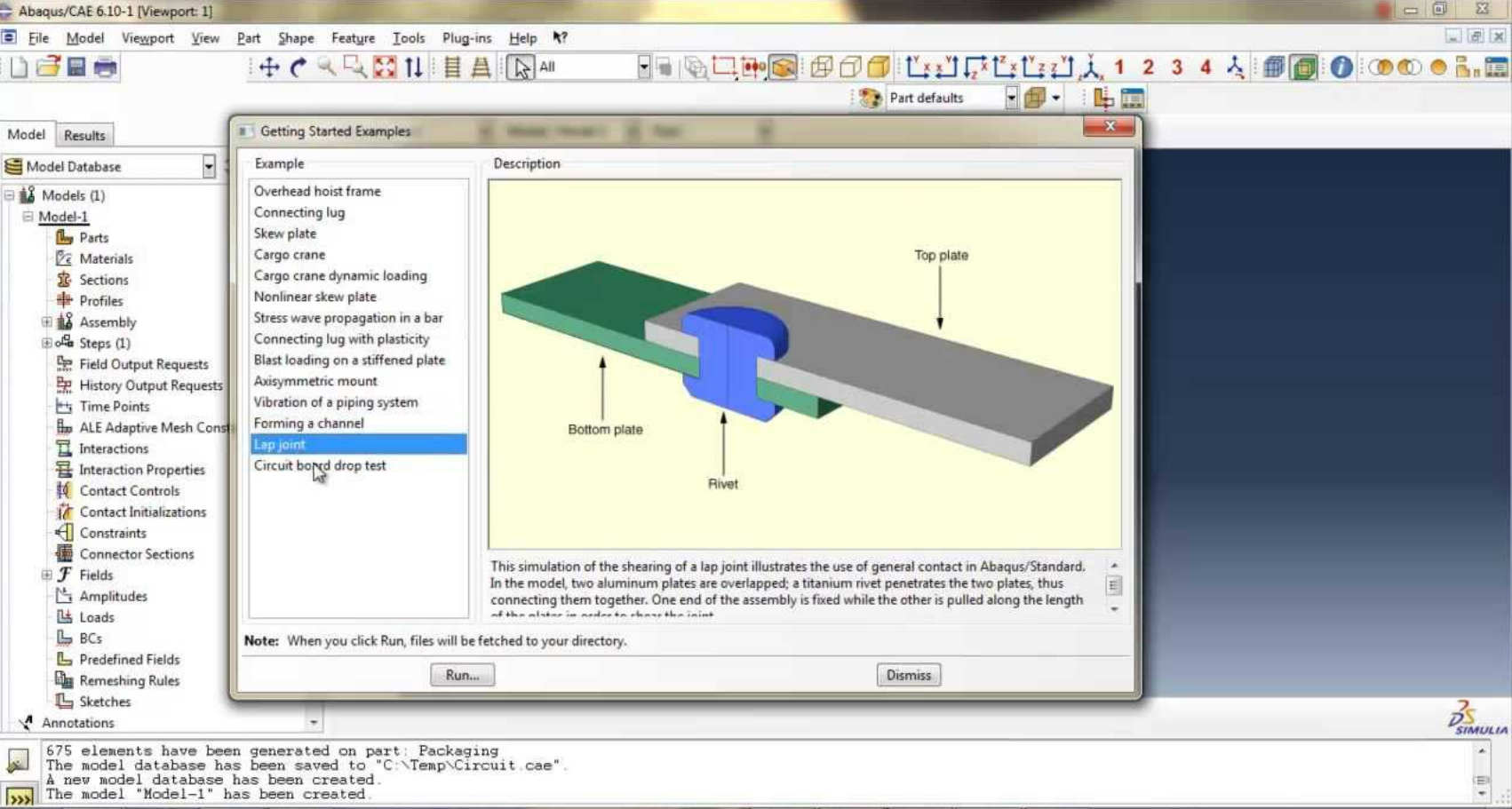

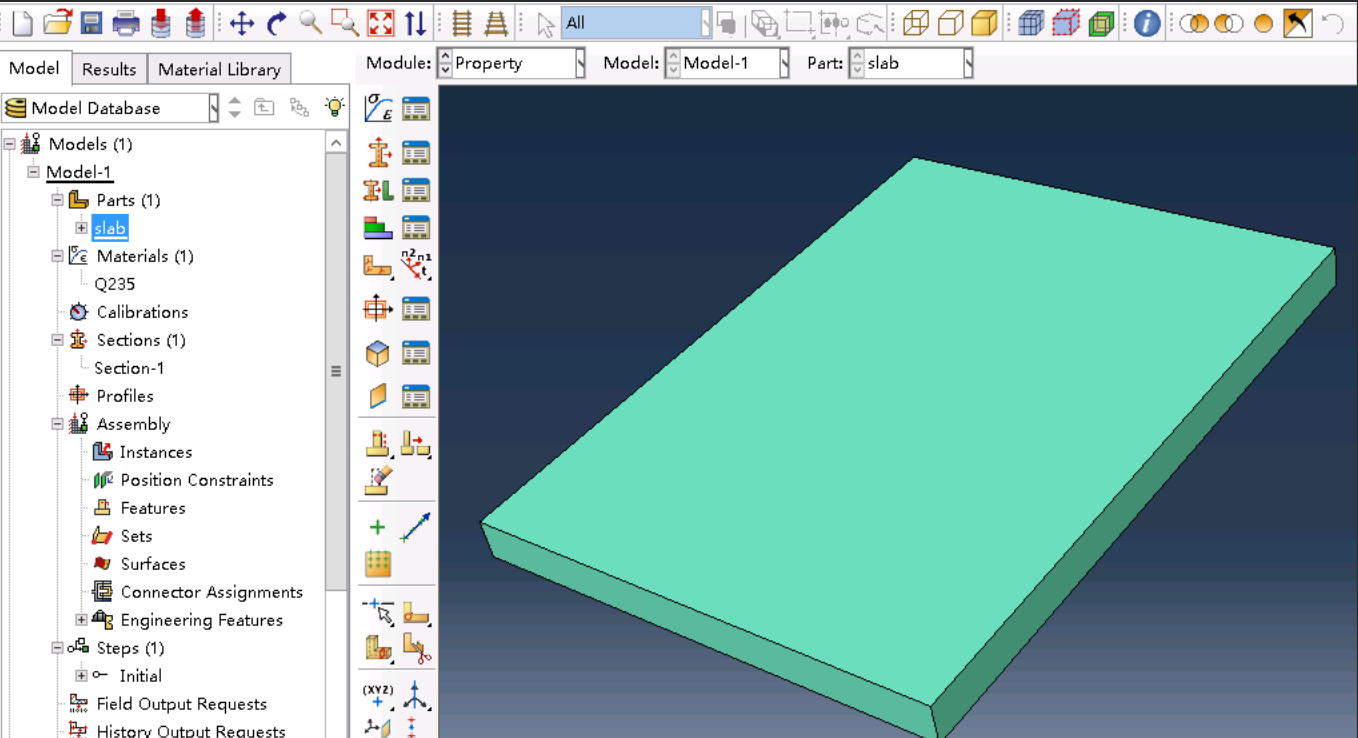

1. 在Part模块中查看草图尺寸

打开Part模块，进入你要查看的零件;

点击菜单栏中的 Measure Tool(测量工具)，图标像一把小直尺;

鼠标点击两个点或一条线，即可显示其长度;

若是二维草图，会自动显示选中线段或两点间的长度。

测量方式包括：

点到点距离;

边到边或边到点的最短距离;

圆的直径或弧长;

角度(两个直线之间)。

2. 在Assembly模块中查看整体尺寸

若是装配体或多个实例组合，可以在Assembly模块中用同样的Measure工具;

可测量两个零件实例间的距离(如间隙、重叠、对齐等);

也可以测量整体模型包络体(Bounding Box)的宽、高、厚等维度。

3. 查看节点或元素的空间位置

进入Mesh模块后，可以用“查询节点坐标”查看具体某个节点的X、Y、Z坐标;

可用于验证网格边界是否合理，也可计算整体网格区域尺寸。

4. 借助Python脚本批量获取尺寸信息

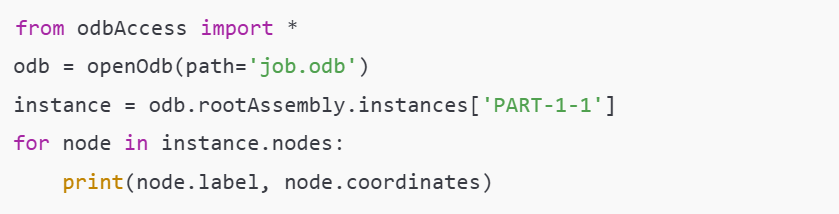

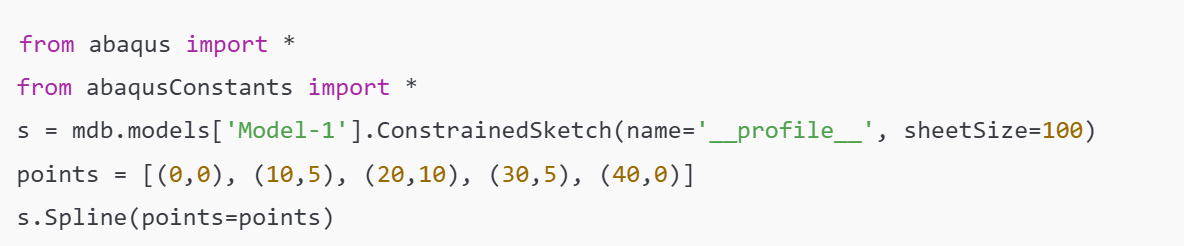

在复杂模型中，逐个测量并不高效，此时可使用Abaqus的Python接口提取关键数据：

该脚本可输出所有节点的坐标，从而获得整体模型边界尺寸和关键点间距离。

5. 使用Bounding Box辅助估算尺寸范围

在Abaqus/CAE的Assembly或Part模块中，通过“Bounding Box”(边界包络体)可以自动获取几何体的最小最大坐标，用于快速判断模型尺寸范围。这种方式适合快速确认模型是否过大、过小或坐标原点偏移异常。

三、如何在导入CAD文件时确保单位正确传递

很多用户从CATIA、SolidWorks、Inventor等CAD软件导入几何体至Abaqus，在导入过程中容易出现尺寸误差，本质问题通常来自单位转换不当。

解决方法如下：

在CAD软件中确认并导出单位设置

SolidWorks中可通过“文档单位”设置为mm，再导出IGES或STEP;

CATIA中导出时选择“mm”作为导出单位。

在Abaqus导入时检查尺寸是否正确

导入后立刻用Measure工具测量已知尺寸，如一个孔的直径是否与CAD中一致;

如发现缩放比例错误，可以在导入时使用“Scale”功能调整单位倍数。

避免默认STEP导入单位失配

STEP文件本身不携带单位标注，需在导入时手动指定单位;

Abaqus常将STEP默认为mm导入，用户必须核对实际建模单位。

总结

Abaqus怎么查看单位制 Abaqus怎么查看部件尺寸这两个看似基础的问题，实则关系到整个有限元建模流程的准确性和有效性。Abaqus不设默认单位，用户必须自行设定并保持单位一致性;而查看部件尺寸的方法则包括草图测量、装配距离查询、网格坐标查看以及脚本提取等多种方式。通过熟练掌握这两类操作，不仅可以提高建模效率，也为后续的材料输入、载荷施加和结果判断打下坚实基础。
