Abaqus怎么定义材料抗拉强度 Abaqus拉伸强度怎么设置

在Abaqus进行结构仿真分析时，材料属性的设置直接决定了模型对载荷的响应表现。其中，抗拉强度(Ultimate Tensile Strength，简称UTS)作为评估材料能承受最大拉伸应力的关键指标，常被用来判断是否会发生失效或破坏。而在Abaqus中，并没有一个明确的“抗拉强度”输入项，这就使得不少初学者疑惑：“Abaqus怎么定义材料抗拉强度?”、“Abaqus拉伸强度怎么设置?”。本文将围绕这两个问题展开详细讲解，帮助用户在材料建模阶段准确考虑抗拉性能，并在分析中实现与工程实际相符的结果反馈。

一、Abaqus怎么定义材料抗拉强度

抗拉强度是一种材料性能上限指标，通常不直接输入，而是通过应力-应变曲线定义材料的非线性行为，让仿真过程“呈现”出抗拉失效或最大强度点。我们可以通过以下方式间接地“定义”抗拉强度：

1. 在线性弹性材料模型中，抗拉强度不直接体现

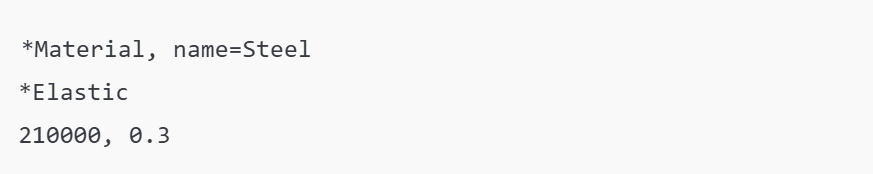

如果你只定义了弹性模量 E 和泊松比 ν：

那么材料表现为线性弹性体，始终不会破坏，抗拉强度无法体现; 此种情况下需要引入塑性模型或其他失效模型。

2. 在塑性材料模型中，抗拉强度通过应力-应变数据体现

使用 *Plastic 定义应力-应变曲线，可表达从屈服到最大强度再到断裂的全过程;

示例输入如下：

第一行为屈服点(σy = 250 MPa);

第三行即为抗拉强度(σu = 450 MPa)，也是材料应力-应变曲线的最高点;

Abaqus根据该数据生成应力-应变关系，自动判断结构在哪个应变阶段处于强度极限。

3. 使用失效准则精确标识“抗拉”破坏点

若你需要在分析中明确标记材料达到抗拉强度即失效，可以使用 Damage Initiation 模块：

选择准则为 Max Stress 或 Ductile;

在拉伸方向输入抗拉极限值：

表示X、Y、Z方向在达到450 MPa后触发破坏。

4. 结合断裂能定义完整失效过程(可选)

使用 Damage Evolution 可进一步模拟断裂后的能量释放行为;

常用于显式动力学或脆性断裂分析。

二、Abaqus拉伸强度怎么设置

设置拉伸强度的方式主要依赖于你选用的材料模型：弹塑性、超弹性、脆性还是复合材料?以下是不同应用中的设置建议。

1. 常规金属材料(弹塑性)

推荐设置方式：

使用 *Elastic + *Plastic;

将实验应力-应变曲线按工程应变或真实应变录入;

拉伸强度即为最大σ值所在行;

注意：

Abaqus中应力单位需与模型单位自洽(如MPa);

若单位体系为 mm-N-s，则抗拉强度值应为 N/mm²。

2. 脆性材料(混凝土、陶瓷)

直接使用 Concrete Damaged Plasticity 或 Brittle Cracking 模型;

拉伸强度通过“张力裂缝应力”或“最大应力”输入;

示例：

3. 橡胶/软材料(超弹性)

超弹性材料没有明确抗拉强度，而是应力—应变曲线近似无限增长;

可通过 *Hyperelastic, test data input 或 Yeoh、Mooney-Rivlin 等模型拟合实验数据;

若需设定“最大允许拉伸”，可借助限制参数 *Failure Criteria.

4. 复合材料/各向异性材料

使用 *Elastic, type=ENGINEERING CONSTANTS 定义不同方向模量;

抗拉强度通过 *Failure 或 *Damage Initiation, criterion=Hashin 设置方向强度限制;

示例：

分别为纵向拉伸、纵向压缩、横向拉伸、横向压缩强度。

三、如何在Abaqus中查看材料是否达到抗拉强度

设置完拉伸强度，还需要在结果分析阶段判断结构是否已经“拉到极限”，以下是实用技巧：

1. 通过 S, Mises 应力云图判断

打开 .odb 文件，在 Visualization 模块中;

打开 Field Output，选择 S, Mises 查看等效应力;

若图中最大值超过抗拉强度，说明材料存在超强现象。

2. 查看某一节点/区域应力随时间变化

使用 Report > XY > Create > History Output;

提取某节点的 S11 或 S 曲线;

曲线达到设定的抗拉强度值即为极限状态。

3. 使用破坏标志变量(如 STATUS)观察破坏区域

如果启用 Damage Evolution，可在后处理查看 STATUS 变量;

值为1的区域表示已经发生断裂;

可结合应力云图和几何破裂情况一起评估失效形貌。

总结

Abaqus怎么定义材料抗拉强度 Abaqus拉伸强度怎么设置这个问题的本质在于理解“抗拉强度”在有限元软件中的表达方式。Abaqus并不会让你直接输入“抗拉强度”四个字，而是通过应力-应变曲线的最大点、破坏准则中的最大应力阈值来体现这一关键性能指标。选择合适的材料模型后，通过 *Plastic、*Damage Initiation 或 *Failure Criteria 等关键词设置，便可准确还原材料在拉伸工况下的行为。掌握这一技巧，对于结构强度分析、失效预测乃至材料选型都具有非常重要的意义。
