Abaqus如何模拟瞬态冲击 Abaqus怎么优化结构重量

在工程仿真中，瞬态冲击分析与结构轻量化设计是两个常见且挑战性较高的任务。前者要求准确还原物体在极短时间内的动态响应，后者则关注在保证强度与稳定性的前提下，尽可能减轻结构质量。Abaqus作为一款高端有限元分析平台，不仅具备显式动力学求解器(Explicit)支持复杂冲击模拟，还提供多种参数化建模与优化工具，助力结构性能与重量双重优化。本文将围绕Abaqus如何模拟瞬态冲击 Abaqus怎么优化结构重量两大主题，系统讲解操作步骤与应用策略。

一、Abaqus如何模拟瞬态冲击

瞬态冲击是指物体在极短时间(如毫秒级)内受到外力作用，例如汽车碰撞、金属撞击、落锤试验等。Abaqus中可通过Explicit动力学模块高效完成此类分析。

1. 创建模型

在 Part 模块中创建刚体/可变形体模型;

冲击体可用 Rigid Part 表示，目标结构一般为 Deformable;

定义合适的几何尺寸、厚度和边界支撑条件。

2. 分配材料属性

冲击类分析推荐使用非线性材料模型(Plastic、Elastic-Plastic);

必须输入密度(Density)以计算质量惯量;

可选加入失效准则(如Ductile Damage)观察破坏演化过程。

3. 建立装配与接触定义

进入 Assembly 模块，将冲击体与目标结构放置在适当距离;

创建 General Contact(全接触)或 Surface-To-Surface 接触;

设置接触属性如摩擦系数、硬接触方式(Hard Contact)等。

4. 定义 Explicit Step

在 Step 模块中，创建“Dynamic, Explicit”步;

设置总时间，如 0.01 秒(根据冲击速度与结构刚度调整);

设置合适的时间增量控制(默认自动);

若冲击持续时间极短，可考虑手动控制最小时间步长以防稳定性下降。

5. 加载与边界条件

使用 Initial Velocity 定义初始冲击体速度(如10 m/s);

或直接施加集中力/压力脉冲;

目标结构底部/固定边使用 Encastre 边界或其它约束。

6. 网格划分

建议使用较小单元(如1–2 mm)，以捕捉高速响应;

显式分析推荐使用结构型 C3D8R 单元(带质量缩放);

避免大尺寸高Aspect Ratio单元导致波传播误差。

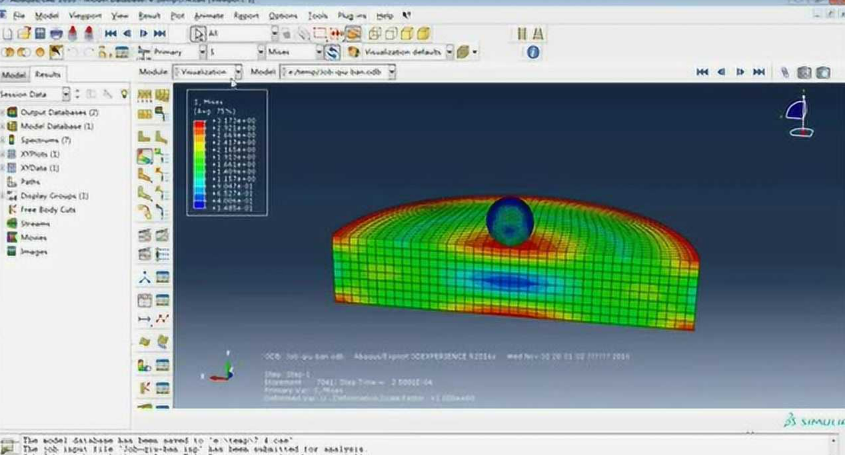

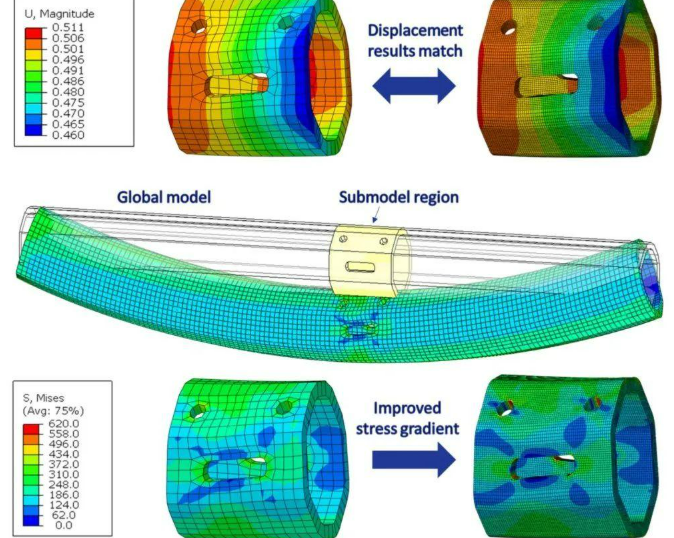

7. 提交分析并查看结果

提交作业后进入 Visualization 模块;

查看关键结果字段如：

位移时间历程;

应力分布图;

接触力随时间变化;

能量曲线(内部能、动能、接触能);

也可提取某节点的响应曲线进行与实验对比。

二、Abaqus怎么优化结构重量

结构优化是在保持强度与功能要求前提下，实现材料利用率最大化与质量最小化的过程。在Abaqus中可使用其集成的拓扑优化（Topology Optimization）模块或借助参数优化接口实现。

1. 使用拓扑优化模块（Abaqus/CAE直接支持）

适合早期结构概念设计阶段的重量削减。

操作流程：

创建基本几何模型(块体或壳体);

进入 Optimization 模块;

创建“Topology Task”，目标设置为“Minimize Volume(最小体积)”;

设定设计区域(Design Domain)与保留区域(Non-design);

设置目标质量比例(如保留50%原体积);

绑定分析步与加载条件，指定结构需承受的载荷;

提交任务，运行后得到一个“优化建议体积”;

使用后处理功能查看“Material Density”分布图，保留高密度区构造新结构。

2. 参数化建模 + 外部优化工具（Isight、Python）

若希望对结构参数(如厚度、孔径、肋板位置)进行控制性优化，可：

将结构厚度、截面尺寸等作为参数设定;

使用 Python 脚本或Isight配置变量迭代调用Abaqus;

每轮仿真后记录目标(如最小质量、最大刚度比);

优化工具控制参数搜索直到收敛。

3. 添加响应约束

结构优化不能仅追求轻量，还需限制响应值：

设置最大变形约束;

控制应力不超过屈服极限;

添加一阶模态频率约束，避免结构太软。

4. 导出优化结构并重建模型

拓扑优化完成后，可提取密度高区域导出为 STL 网格;

使用Geomagic、Rhino等工具重建实体曲面;

再导入Abaqus进行细化、网格化、再分析验证;

三、实用建议与注意事项

瞬态冲击分析建议

使用 Explicit 求解器时，不必担心求解发散，但应注意波传播时间;

时间步越小结果越准确，但计算成本随之增加;

输出时间步建议设置较密集(每1e-4 s)以捕捉动态波形;

添加 History Output，观察动能、接触能、应变能的能量守恒。

结构优化建议

优化前建议先进行静力分析，判断高应力区域;

避免将边界和载荷区域设为可优化，否则结构不稳定;

优化后重新建模是必须步骤，不能直接使用优化网格;

若优化后形状不规则，可将优化结果作为参考模板人工建模。

总结

本文围绕“Abaqus如何模拟瞬态冲击 Abaqus怎么优化结构重量”两个高阶仿真主题，系统讲解了Abaqus中显式动力学分析的操作流程、接触定义、能量追踪方法，以及拓扑优化、参数控制与结构重建的全流程策略。

通过合理使用Abaqus的冲击求解能力与优化模块，不仅可以还原极端载荷下结构真实响应，还能为产品研发提供轻量化、高强度的设计方案，是连接仿真分析与工程设计的高效桥梁。
