Abaqus如何优化碰撞仿真 Abaqus怎么分析跌落测试

在现代工业设计和产品开发过程中，碰撞仿真与跌落测试的模拟早已成为确保结构安全性与功能可靠性的关键环节。尤其在消费电子、汽车、包装等行业中，如何准确预测产品在受到外部冲击时的响应表现，是研发阶段绕不开的一道技术门槛。Abaqus如何优化碰撞仿真 Abaqus怎么分析跌落测试，是工程师常常面临的重要课题。本文将围绕这两个方面展开，结合Abaqus的核心功能，深入剖析如何在有限元分析中实现更真实、更高效的冲击行为模拟。

一、Abaqus如何优化碰撞仿真

碰撞仿真往往涉及高度非线性的瞬态动力学问题，包含接触、大变形、材料失效等复杂因素。要想在Abaqus中实现精准且高效的碰撞仿真，通常需要从以下几个角度进行优化：

1. 接触定义的精细化处理

Abaqus在处理碰撞时，接触的设定尤为关键。可以通过以下方式提升仿真质量：

使用一般接触(General Contact)功能，这一功能在复杂模型中比传统的接触对(Contact Pair)设置更高效，且自动管理接触面;

启用Automatic Surface to Surface选项，避免不必要的点接触错误;

通过减少非必要的接触面定义，减少接触检测计算量;

设置合适的接触摩擦系数及接触硬化(Contact Stiffness)参数，避免刚性震荡或不收敛问题。

2. 合理使用显式动力学分析

碰撞过程属于高度非线性、瞬时变形问题，使用Abaqus/Explicit模块是更合适的选择。相比Abaqus/Standard，显式解法更擅长处理短时间高速度的冲击过程，如：

精细控制时间步长，采用自动时间积分;

在物理建模上加入阻尼(如Bulk Viscosity)以减缓数值振荡;

使用质量缩放(Mass Scaling)来提高计算效率，但应注意不能破坏真实动力响应。

3. 网格划分策略优化

仿真质量与网格密度密切相关：

冲击区域应采用局部细网格划分，以捕捉应力波传播;

边界或远离冲击区部分使用较粗网格，降低模型规模;

为减少网格失稳，可使用“Arbitrary Lagrangian-Eulerian(ALE)”或“adaptive meshing”技术。

4. 材料模型的选择

碰撞场景中材料的非线性行为非常显著：

塑性模型如Johnson-Cook、Drucker-Prager、Ogden Rubber等更适合用于碰撞仿真;

若涉及破坏，可添加失效准则(Damage Initiation/ Evolution)，例如基于应变、能量或失稳准则。

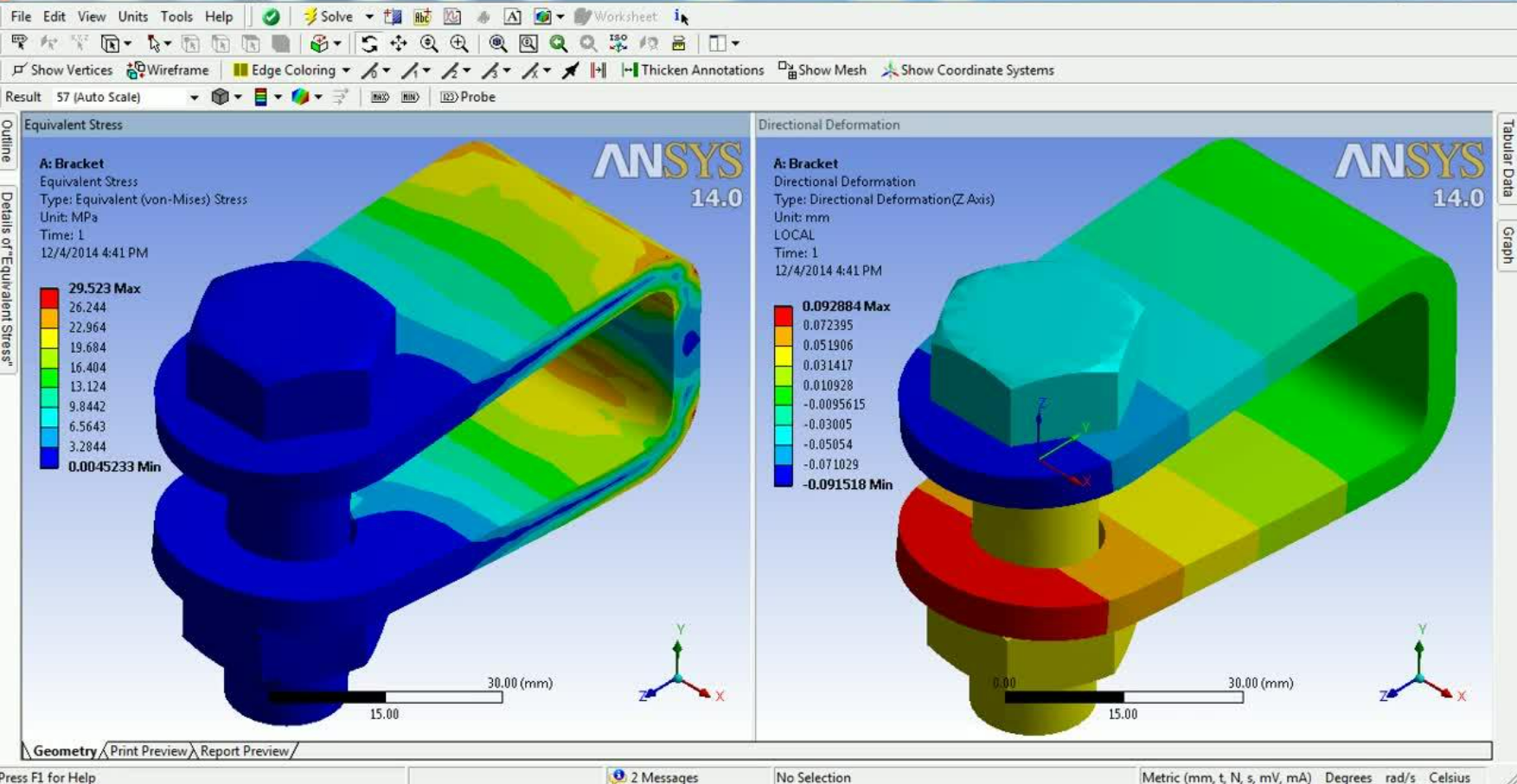

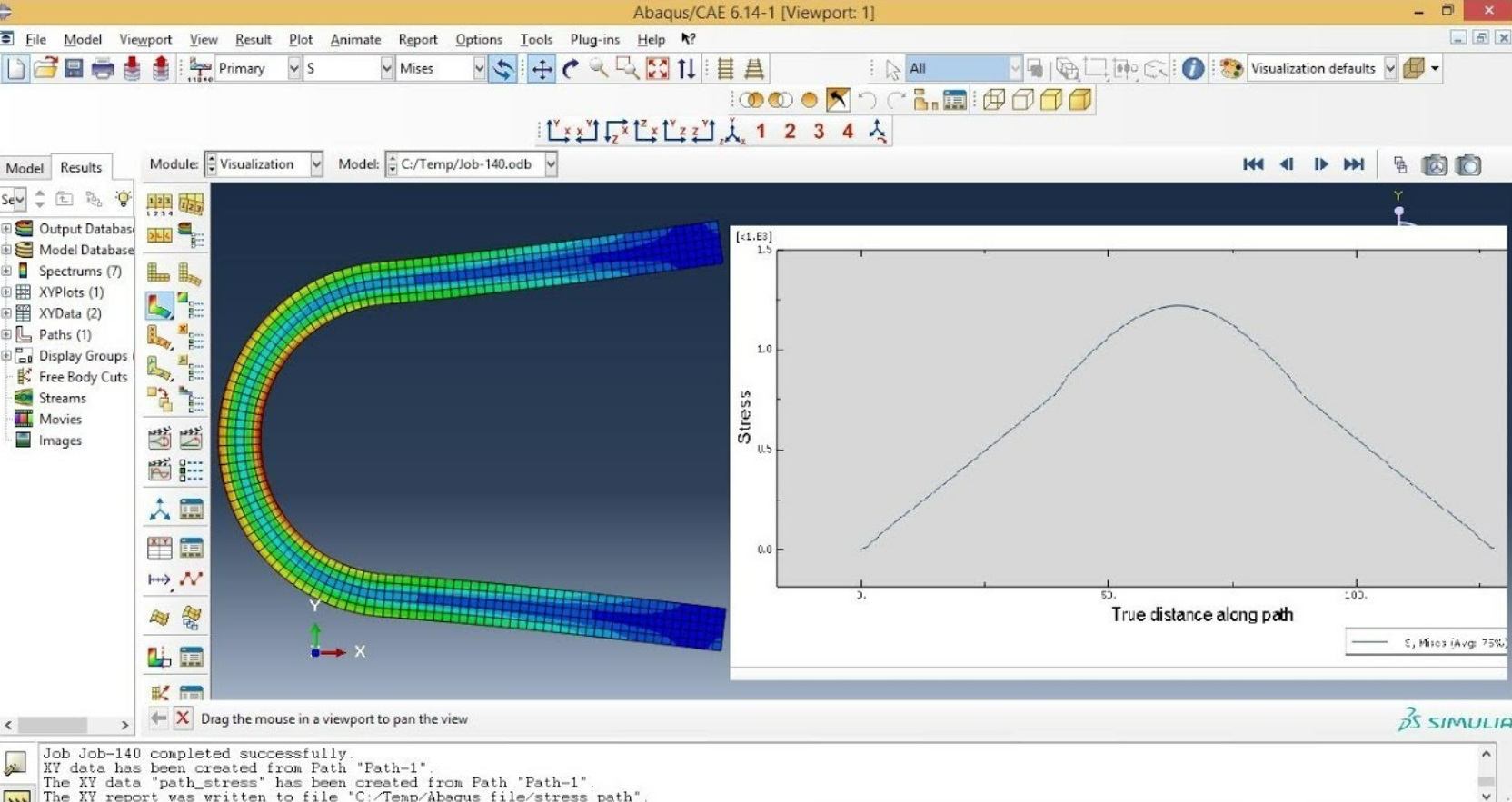

5. 结果后处理优化

仿真结束后，通过以下方式提高可读性和分析效率：

使用History Output提取关键点的速度、加速度和位移;

设置Field Output频率，只导出关键时刻数据以减少文件大小;

结合Abaqus/CAE动画模块查看变形过程与冲击响应。

二、Abaqus怎么分析跌落测试

跌落测试是消费电子、包装与医疗设备领域中最常见的验证方式之一，目的在于模拟现实中产品从不同高度跌落时的真实破坏行为。利用Abaqus进行跌落仿真，可以在产品物理测试前完成方案评估，节省试错成本。

1. 跌落场景建模准备

在Abaqus中设置跌落仿真时，首先需要构建完整的仿真环境：

产品模型需具备真实结构，包括壳体、内部组件、支撑元件等;

地面模型一般设为刚体(Rigid Body)，避免地面变形影响结果;

明确跌落高度、角度、方向，这些决定了初速度和撞击面;

重力必须开启(使用Body Force)，以模拟自由下落过程。

2. 分析步骤选择与初始条件设置

跌落测试同样推荐使用Abaqus/Explicit模块，步骤设定如下：

设置初始速度 *Initial Velocity(可用自由落体公式计算);

启用重力场，使用 *Gravity 关键字;

设置分析时间足够长，以保证捕捉到反弹、多次接触行为。

3. 材料模型和接触设定

跌落测试重点在于材料的吸能与结构的破坏情况：

外壳可使用塑性模型配合失效准则模拟破裂;

内部零件如PCB、玻璃，应使用脆性材料模型;

接触定义中加入摩擦与阻尼，提升真实度;

对多组件之间定义“绑扎”(Tie)或“连接”(Connector)，模拟结构间刚性或柔性连接。

4. 关键监测指标与后处理

跌落仿真完成后，需关注以下几个指标：

最大位移值与变形区域;

某些节点/区域的应力是否超出材料极限;

是否出现局部断裂、翘曲或接触面脱落;

可设置断裂判断条件，如基于等效塑性应变(PEEQ)或裂纹长度。

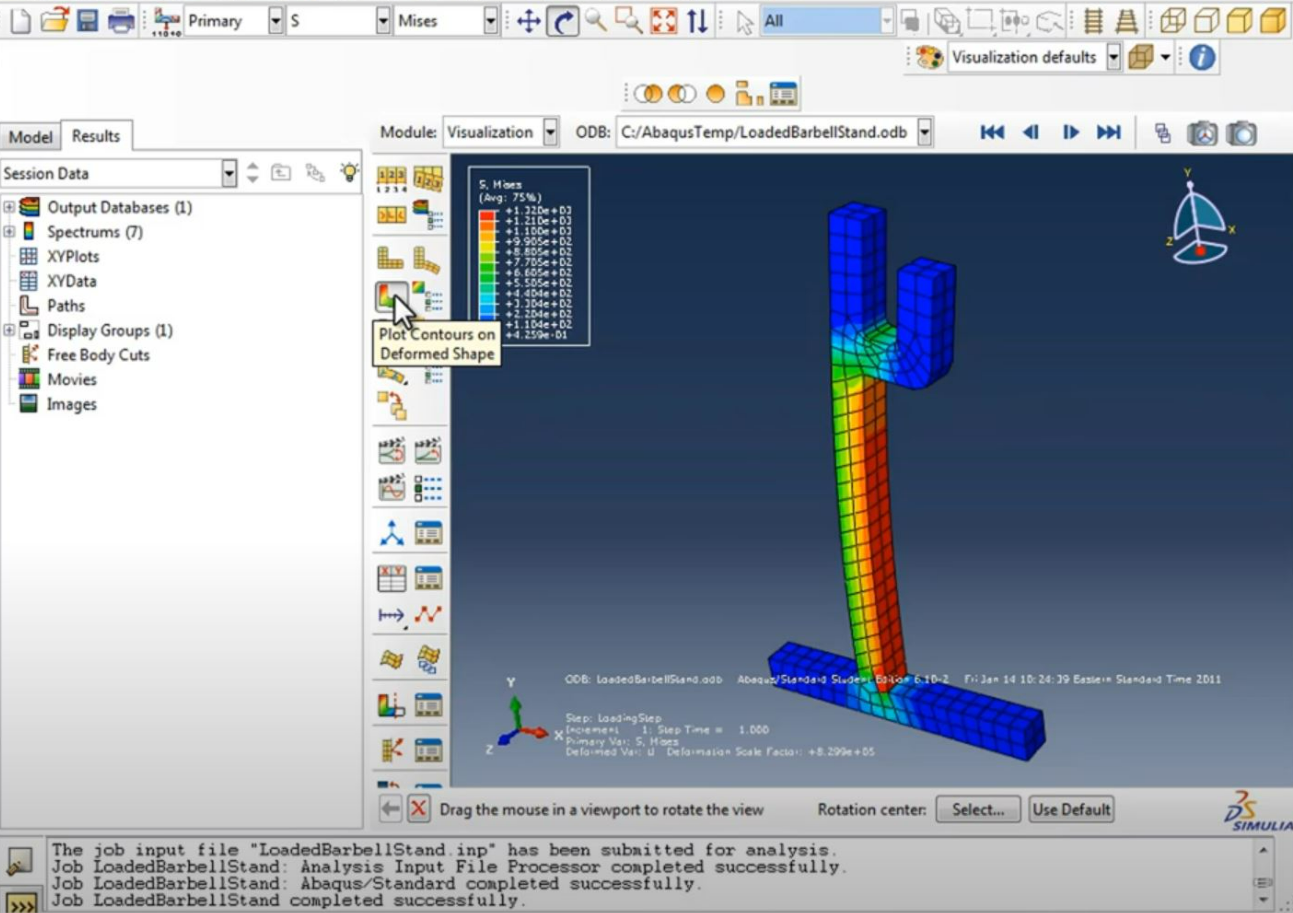

通过后处理动画，结合应力、应变云图与能量吸收曲线，可以综合判断结构的抗跌能力。

三、结合多场与优化方法进一步提升仿真质量

除了标准的结构仿真，很多实际工程场景涉及多种物理场的耦合，如热-力、磁-力等。在跌落或碰撞场景中，引入更多复杂条件可以进一步提升仿真质量。例如：

1. 多场耦合仿真（Multiphysics Simulation）

对于高温环境下的跌落，可启用热-结构耦合(Coupled Temperature-Displacement)分析;

包装类产品受潮、膨胀后的结构响应变化，也可使用湿度-力学耦合模拟。

2. 参数优化与DOE分析

借助Isight(Abaqus扩展模块)，进行设计参数的灵敏度分析;

对材料厚度、结构强化筋布置进行优化，寻找最佳抗冲击设计。

3. 与试验数据比对与模型修正

通过试验获取加速度传感器数据，对仿真中对应节点设置Accelerometer，比对数值精度;

若仿真偏离实际表现，可调整材料参数、接触参数或阻尼系数，以达到更真实的模拟效果。

4. 异常行为与收敛性分析

对仿真中出现的非物理变形、刚体穿透等现象，应逐一排查接触设置、网格质量和质量缩放参数;

可采用VISCO damping、hourglass control等稳定化手段。

通过上述多维优化和扩展，Abaqus在碰撞与跌落仿真方面不仅能够还原真实场景，还具备足够的灵活性与分析深度，帮助工程团队做出更科学的设计决策。

总结

无论是Abaqus如何优化碰撞仿真，还是Abaqus怎么分析跌落测试，本质上都是围绕高精度动力响应的建模与计算展开的。通过合理的接触建模、显式动力学分析、材料参数选择以及网格策略控制，工程师可以在有限的计算资源下实现尽可能逼真的仿真结果。而在跌落测试模拟中，准确的重力施加、合理的边界设定与应力分析，是确保测试可用性与可信度的关键。
